- Виробник: RAYMER
- Код товару: RAY-10DS2-EVI (220V)
- Наявність: Немає в наявності
184 800 ₴
Основні характеристики
Всі характеристики
Габарити зовнішнього блоку (ВхШхГ):
1135х457х480 мм
Габарити внутрішнього блоку (ВхШхГ):
450х328х730 мм
Тип компресора:
Panasonic Rotary EVI DC inverter
Максимальна температура рідини, що перекачується, °C:
Температура охолодження води, ℃: 7~12. Температура підігріву води, ℃: 25~60
Потужність в режимі нагріву, кВт:
A7W35, кВт: 10 (3-11), A2W45, кВт: 7,8 (3-8)

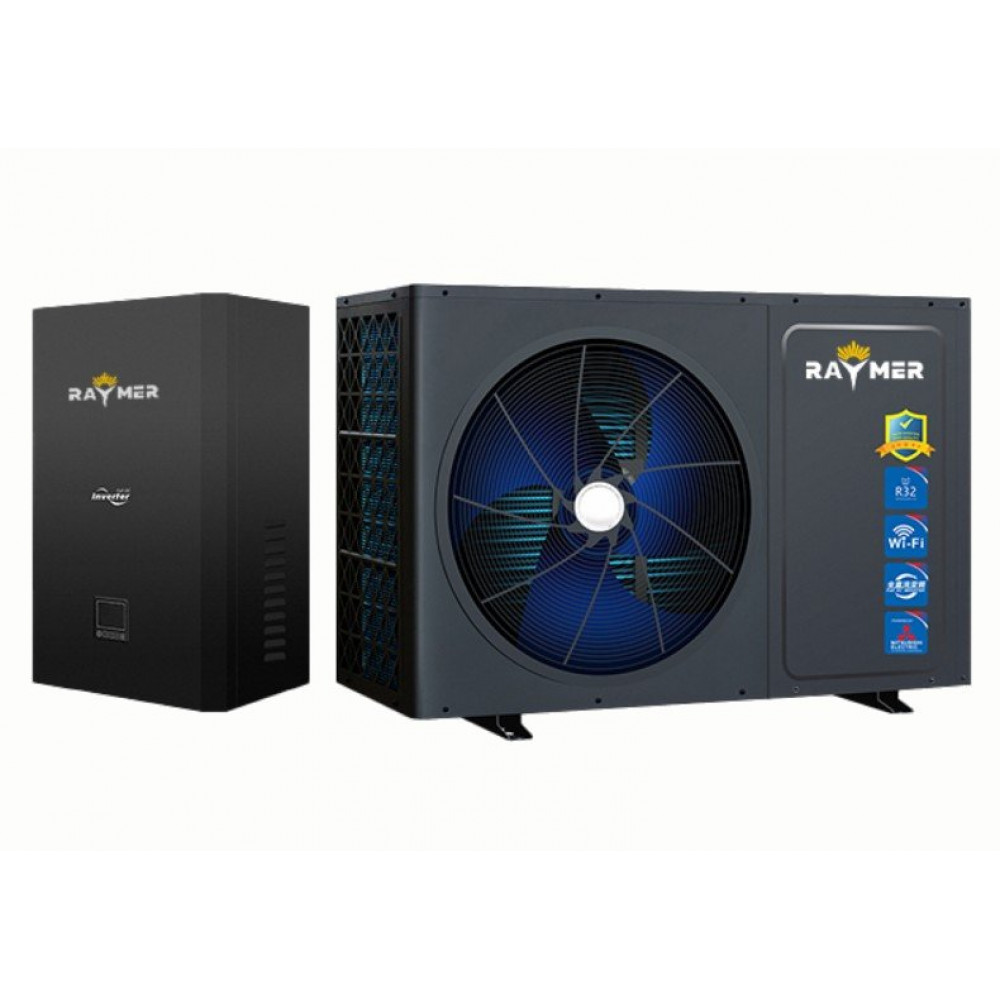

Тепловий насос повітря-вода Raymer RAY-10DS2-EVI 10 кВт, інвертор до -30 °C, спліт-система до 120 кв.м. 220V
Тепловий насос Raymer RAY-10DS2-EVI має потужність 10 кВт, що робить його ідеальним для ефективного обігріву приміщень площею до 120 кв.м. Він забезпечує значну економію електроенергії до 80% в порівнянні з традиційними системами опалення, що дозволяє знизити витрати на опалення.
Використовуючи екологічно чисту енергію, цей тепловий насос сприяє зниженню викидів CO2 та позитивно впливає на довкілля.
Інверторна технологія дозволяє регулювати потужність насоса залежно від потреби, забезпечуючи стабільне та ефективний обігрів приміщення. Завдяки покращеній технології впорскування пару (EVI), тепловий насос може працювати при низьких температурах до -30 °C, що розширює можливості використання у різних кліматичних умовах.
Обладнання відрізняється високою надійністю та тривалим терміном служби, забезпечуючи стабільну та безперебійну роботу протягом багатьох років. Спліт-система, розділяюча насос і внутрішній блок, забезпечує гнучкість розміщення обладнання та естетичний зовнішній вигляд, гармонійно вписується в інтер'єр приміщення.
Новий дизайн у чорному кольорі, як результат новітніх розробок та досліджень у галузі теплообладнання для кращого поглинання тепла із навколишнього середовища, робить тепловий насос Raymer RAY-10DS2-EVI найкращим вибором серед інших опалювальних систем.
Особливості теплового насоса Raymer RAY-10DS2-EVI:
1. Економія електроенергії
Тепловий насос є енергозберігаючим рішенням для обігріву. Системи опалення на основі теплових насосів можуть заощадити до 80% електроенергії в порівнянні з традиційними системами (газовим або електрокотлом). Це відбувається завдяки використанню тепла з довкілля для обігріву замість прямого виробництва тепла.
Порівняльний аналіз показує, що навіть у холодних умовах тепловий насос здатний ефективно працювати, забезпечуючи тепло в будинку та при цьому знижуючи електроспоживання.
2. Екологічна чистота
Використання фреону R-32 робить його екологічно безпечним варіантом. Холодоагент R-32 (дихлорметан) – це сучасний та екологічніший хладагент, який широко застосовується в системах теплових насосів. Він відомий своєю ефективністю та низьким впливом на довкілля.
Основні характеристики R-32:
- Потенціал глобального потепління (GWP): 675 - Значно нижче, ніж у R-410A (2088).
- Вплив на руйнування озонового шару дорівнює нулю (Потенціал руйнування озонового шару — ODP = 0).
- Висока енергоефективність завдяки кращій теплоємності в порівнянні з іншими холодоагентами.
- Знижена витрата у системах (на 20-30% менше, ніж R-410A).
- Температура кипіння при атмосферному тиску: 51-65°C.
- Робочий тиск R-32 схоже с R-410A, але трохи вище. Це вимагає використання систем із високоміцним обладнанням.
- Чистий холодоагент (не суміш), що спрощує його переробку та повторне використання.
- Клас безпеки: A2L (слабо горючий).
- За рахунок високої теплоємності R-32 системи можуть працювати з меншим енергоспоживанням, що знижує експлуатаційні витрати.
3. Безшумна робота та комфорт
Тепловий насос Raymer має безшумну роботу, що дозволяє його використання у різних житлових приміщеннях, не порушуючи комфорту.
Вбудована функція охолодження у стандартній версії насоса забезпечує приємний мікроклімат у приміщенні навіть у спекотну пору року.
4. Інверторна технологія
Інверторна технологія теплового насосу дозволяє регулювати потужність насоса в залежності від реальних потреб. Це означає, що він працює з максимальною ефективністю, підлаштовуючись під зміни зовнішніх умов.
Переваги такої системи полягають у більш стабільному та комфортному обігріві, а також у додатковій економії енергії.
5. Технологія EVI
Технологія EVI (Enhanced Vapor Injection) дає тепловому насосу можливість працювати навіть за умов низьких температур, до -30 °C. Це розширює сферу застосування насосу, роблячи його придатним для різних кліматичних зон.
6. Вбудований модуль Wi-Fi Wi-Fi модуль
Вбудований модуль Wi-Fi дозволяє керувати роботою теплового насоса на відстані. Де б ви не були, ви можете увімкнути/вимкнути тепловий насос, а також відстежувати його показники, маючи доступ до інтернету.
Зручність такої функції полягає в тому, що навіть у поїздці, ви можете завчасно включити та налаштувати роботу опалення або охолодження, і насолоджуватися комфортною температурою в будинку після прибуття, не чекаючи поки система запрацює на повну потужність.
7. Абсолютно новий дизайн
Тепловий насос Raymer RAY-10DS2-EVI 10 кВт спліт-система, відрізняється високою надійністю та довговічністю. Сучасні технології та якісні матеріали забезпечують довгий термін служби обладнання, а новий чорний колір зовнішнього та внутрішнього блоків теплового насоса гармонійно вписується в естетичний вигляд фасаду та інтер'єру будинку.
Чому ми вибрали саме чорний колір у новому дизайні?
- Сучасний естетичний вигляд:
Чорний колір надає продуктам стильний та сучасний вигляд, який легко вписується в різні інтер'єри. Він асоціюється з преміум-класом та високою якістю.
- Практичність:
Чорні поверхні менш схильні до видимих забруднень, пилу та подряпин у порівнянні з білими або світлими поверхнями. Це зменшує потребу в частому очищенні та догляді за пристроєм, що є зручним для користувачів.
- Теплові властивості:
Чорний колір має найкращу здатність до поглинання тепла, що може бути корисно для зовнішніх блоків теплових насосів у холодну пору року. Це допомагає уникнути зледеніння та підвищує ефективність роботи.
- Тренди та споживчі переваги:
Споживачі часто вибирають техніку, яка відповідає їх стилю життя та дизайну інтер'єру, і чорний колір часто вважається універсальним та елегантним.
- Відображення якості та довговічності:
Чорний колір асоціюється з довговічністю та міцністю. Це підкреслює надійність та тривалий термін служби теплових насосів., що важливо для споживачів при виборі такої техніки.

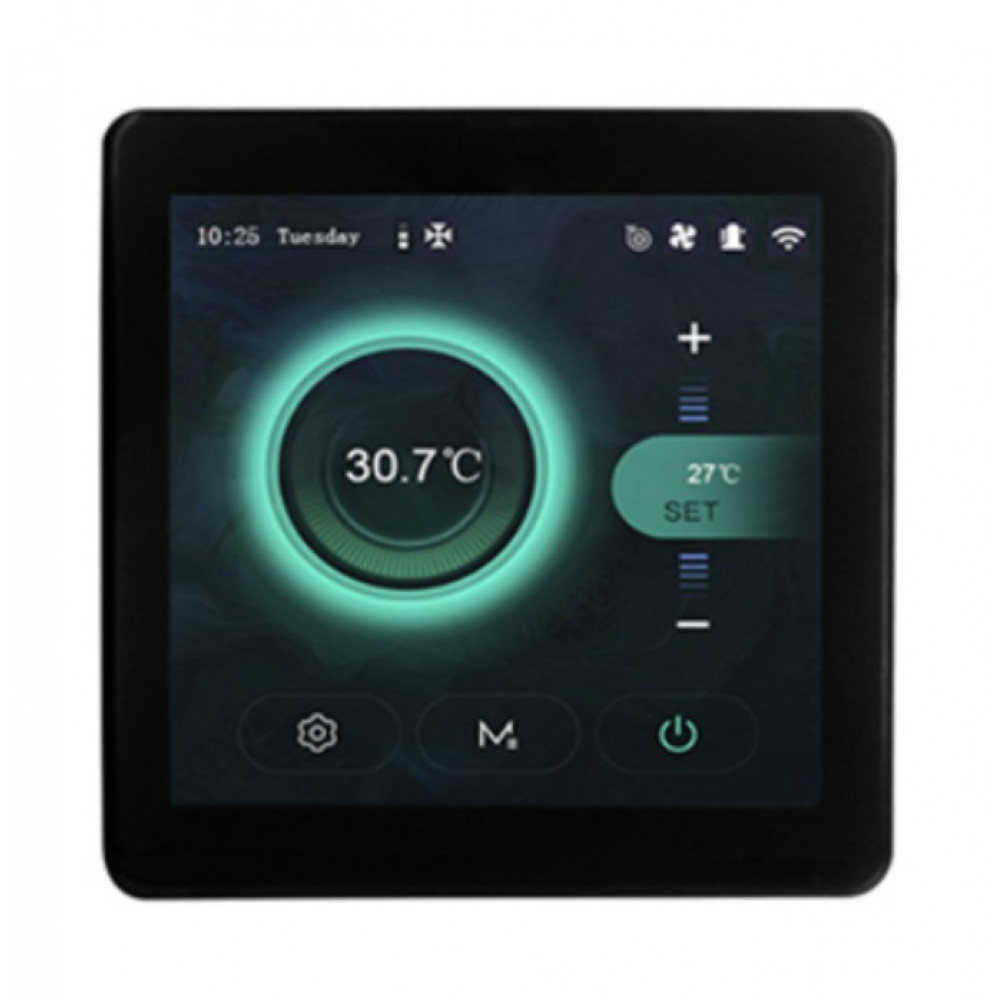

Новий удосконалений контролер із розширеними функціями:
Контролер CCHW004 інверторного теплового насоса Raymer RAY-10DS2-EVI забезпечує точний контроль температури та ефективне керування тепловим насосом, що дозволяє досягти високої ефективності та надійності роботи системи опалення та охолодження.
Можливості та функції удосконаленого контролера CCHW004:
- Вимірювання температури та тиску:
Контролер отримує дані від різних датчиків, встановлених у системі. Датчики вимірюють температуру води на вході та виході, температуру зворотного та вихлопного газу, температуру навколишнього середовища, а також температуру змійовиків випарника та конденсатора. Також контролюються показники тиску за допомогою датчиків високого та низького тиску.
- Обробка даних та прийняття рішень:
Контролер аналізує отримані дані визначення поточного стану системи. На основі цих даних він регулює роботу компонентів теплового насоса для досягнення оптимальної ефективності та підтримання заданих параметрів. Це включає контроль температури води та повітря, а також тиску в системі.
- Функції захисту та безпеки:
Система контролює роботу теплового насоса щодо можливих аварійних ситуацій. У разі таких ситуацій, наприклад, перегріву або перевищення допустимого тиску, контролер може автоматично вимикати окремі компоненти для запобігання пошкодженням.
- Інтелектуальне управління та пам'ять:
Контролер оснащений функцією пам'яті, яка дозволяє зберігати налаштування та параметри навіть у разі вимкнення живлення. Крім того, він підтримує підключення до мережі через Tuya WIFI, що дозволяє здійснювати дистанційне керування та моніторинг системи.
- Інтерфейс користувача:
Для зручності користувача контролер оснащений кольоровим сенсорним дисплеєм TFT, через який можна здійснювати налаштування та контроль роботи теплового насоса. На дисплеї відображаються всі ключові параметри системи, а також повідомлення про поточний стан та можливі несправності.
- Управління компонентами системи:
Контролер керує роботою водяного насосу, вентилятора, електричних нагрівачів та клапанів. Залежно від режиму роботи (опалення, охолодження або підготовка гарячої води), він автоматично вмикає або вимикає ці компоненти, забезпечуючи оптимальну роботу системи.
Огляд технології EVI (Enhanced Vapor Injection) в тепловом насосе Raymer Idea ISW-10SF2-DN1/ISW-10SF2-SPM:
Технологія EVI (Enhanced Vapor Injection) у тепловому насосі Raymer RAY-10DS2-EVI - це вдосконалена функція, яка підвищує ефективність та продуктивність теплового насоса, особливо в умовах низьких температур. Технологія EVI працює за рахунок упорскування додаткової пари в процес стиснення, що дозволяє тепловому насосу підтримувати більш високий рівень ефективності навіть при роботі в холодніших кліматичних умовах.
У стандартному тепловому насосі при зниженні температури зовнішнього повітря ККД, як правило, знижується. Однак при використанні технології EVI тепловий насос може оптимізувати свою роботу завдяки регулюванню витрати холодоагенту та упорскування додаткової пари. Також перегрів холодоагенту перед упорскуванням холодоагенту в компресор підвищує тиск і температуру на виході з компресора (що підвищує температуру рідини, що виходить із конденсатора). В результаті підвищується теплова потужність та ефективність, що робить тепловий насос більш придатним для роботи у зимових умовах.
До основних переваг технології EVI відносяться:
- Розширений робочий діапазон: EVI дозволяє тепловому насосу ефективно працювати при нижчих температурах, що розширює діапазон його застосування та робить його придатним для використання у більш холодному кліматі.
- Покращені теплові характеристики: Технологія підвищує теплову потужність насосу, забезпечуючи надійну та стабільну роботу навіть у неоптимальних умовах.
- Енергоефективність: Оптимізуючи цикл холодоагенту, технологія EVI сприяє підвищенню енергоефективності та зниженню загального енергоспоживання.
- Найкраща здатність до розморожування: Упорскування пари допомагає запобігти утворенню інею на зовнішньому теплообміннику, покращення здатності теплового насоса до розморожування.
Отже, технологія EVI є найважливішою особливістю теплового насосу Raymer RAY, роблячи його більш універсальним та ефективним рішенням для забезпечення опалення в різних погодних умовах, особливо в холодну пору року.
Використання компресора Panasonic:
Теплові насоси Raymer RAY-10DS2-EVI використовують інверторні компресори постійного струму Panasonic. Ці компресори є компресорами зі змінною швидкістю, що живляться від інверторів постійного струму. Швидкість модулюється за допомогою зовнішнього частотно-регульованого електроприводу - для керування швидкістю компресора. Швидкість потоку холодоагенту модулюється за допомогою зміни швидкості компресора. Коефіцієнт зниження залежить від конфігурації системи та виробника. Він модулюється від 15 або 25% до 100% при повній потужності. Це означає, що тепловий насос, працюючий з інверторним компресором постійного струму, може легко регулювати свою продуктивність відповідно до потреби, просто змінюючи частоту обертання компресора. На відміну від звичайних одно- або двоступінчастих компресорів, теплові насоси, оснащені інверторним компресором постійного струму, не включаються та не вимикаються, а працюють безперервно на нижчих оборотах.
Принцип роботи компресора Panasonic:
Рідина з конденсатора поділяється на дві частини. Найменша частина рідини розширюється через додатковий розширювальний клапан, а потім прямує (або тече) у протиточний пластинчастий теплообмінник. Основна частина рідини, що виходить із конденсатора, охолоджується через економайзер, одночасно випаровуючи та перегріваючи масовий потік упорскування. Цей додатковий пластинчастий теплообмінник, який ширше називають економайзером, діє, таким чином, як додатковий охолоджувач для основного потоку рідини і як випарник для потоку рідини, що впорскується. Перегріта пара потім упорскується в проміжний отвір для впорскування пари в спіральному компресорі.
Додаткове переохолодження збільшує продуктивність випарника за рахунок зниження температури рідини від TLI до TLO, таким чином зменшуючи її ентальпію. Додатковий масовий потік конденсатора збільшує потужність нагріву на ту саму величину.
Ефективність спірального компресора з упорскуванням пари вище, ніж у звичайного одноступеневого спірального компресора з такою ж потужністю, оскільки додаткова потужність досягається при пропорційно меншій потужності. Масовий потік упорскування, створюваний у процесі переохолодження, стискається тільки за рахунок вищого міжступеневого тиску, а не за рахунок нижчого тиску всмоктування.
Додатковий ефект переохолодження конфігурації EVI дозволяє тепловому насосу забирати тепло ззовні при нижчих зовнішніх температурах. Це може пояснити, чому теплові насоси з інвертором постійного струму (без EVI) працюють у діапазоні від -20⁰C до 45⁰C (температура зовнішнього повітря), в той час як теплові насоси з інвертором постійного струму EVI працюють в діапазоні від -30°C до 45°C (температура зовнішнього повітря).
Вбудований циркуляційний насос Shinhoo:
Циркуляційний насос для теплового насосу Raymer від Shinhoo призначений для систем теплових насосів. Він використовується для перенесення теплової енергії з об'єктів з низькою температурою до об'єктів з високою температурою.
Модель Shinhoo GPA H має термінальну коробку. (із вбудованою друкованою платою), ізольовану від корпусу двигуна, що робить її ідеальним вибором для систем теплових насосів. Незалежно від сезону (опалювального або охолоджувального), ваш тепловий насос завжди буде працювати ефективно завдяки надійному насосу.
Переваги:
- Легкість встановлення та експлуатації: Насос оснащений модуляцією широтно-імпульсної модуляції. (ШІМ), що дозволяє регулювати його роботу відповідно до ваших потреб, знижуючи рівень шуму та значно збільшуючи відстань зв'язку. Управління здійснюється цифровим низьковольтним сигналом PWM, що дозволяє використовувати насос для різних систем із різними вимогами до потоку.
- Низький рівень шуму та високий комфорт: Рівень шуму: ≤42 дБ(А)
- Низьке споживання енергії: Мінімальне споживання електроенергії становить 3 Вт.
- Екологічний дизайн: Показник ефективності EEI ≤0.21 (Частина-3)
- Швидкознімний роз'єм живлення: Забезпечує швидкий запуск та зупинку насоса.
- Багатофункціональний захист: Цей насос має багатофункціональний захист, включаючи захист від перенапруги та перевантаження по струму, а також захист від низької напруги та низького струму, захист від перегріву, що забезпечує додаткову надійність та безпеку.
Спеціальне покриття теплообмінника Blue Fin:
Покриття Blue Fin є високоефективним захисним покриттям, яке наноситься на алюмінієві ребра в теплообмінниках теплових насосів Raymer.
Це покриття забезпечує декілька ключових переваг, які підвищують довговічність та ефективність обладнання:
- Стійкість до корозії: Покриття Blue Fin забезпечує чудову стійкість до корозії, особливо у суворих умовах, таких як прибережні райони чи промислові зони, де присутні солі та інші корозійні речовини. Це допомагає продовжити термін служби теплообмінників, захищаючи їх від іржі та руйнування.
- Запобігання проникненню вологи: Завдяки запобіганню проникненню вологи, покриття Blue Fin знижує ризик пошкодження, викликаного краплями води, що може призвести до корозії та інших проблем у котушках та ребрах.
- Стійкість до ударів: Покриття надає гнучкість та удароміцність, роблячи ребра більш стійкими до фізичних ушкоджень під час експлуатації та обслуговування.
- Захист від пилу та сміття: Покриття Blue Fin запобігає накопиченню пилу та сміття на ребрах, що може перешкоджати повітряному потоку та знижувати ефективність теплообмінника. Це полегшує обслуговування та забезпечує стабільну роботу.
- Підвищення ефективності: Завдяки підтримці чистих та некорозійних ребер, покриття допомагає зберегти ефективність теплообмінника, забезпечуючи оптимальну теплову продуктивність протягом усього терміну служби.
В цілому, покриття Blue Fin є важливою особливістю для теплообмінників, використовуються у складних умовах, надаючи захист, яка підвищує довговічність, ефективність та легкість обслуговування.
Режими роботи насосу Raymer RAY-10DS2-EVI:
- Режим обігріву:
У режимі обігріву вентилятори зовнішнього блоку насоса працюють із регульованою швидкістю.
Насос використовує теплообмінник повітря-хладагент, розташований у задній частині агрегату, як випарник. Цей компонент відіграє ключову роль у процесі обігріву.
Під час роботи насос залучає зовнішнє повітря через цей теплообмінник. Низькотемпературне повітря збагачується теплом, вилученим з холодоагенту, і стає тепліше.
Теплообмінник передає це нагріте повітря усередину будівлі, де він використовується для обігріву приміщення.
Охолоджене повітря після проходження через теплообмінник викидається назовні через решітки вентиляторів, які розташовані у передній частині насоса.
- Режим Охолодження:
У режимі охолодження, теплообмінник повітря-холодоагент працює як конденсатор.
Гарячий газ, циркулюючий у системі, передає своє тепло холодоагенту, який у свою чергу передає це тепло зовнішньому повітрю через теплообмінник.
Прохолодне повітря, після охолодження холодоагентом, надходить у приміщення та охолоджує його.
Гаряче повітря після передачі тепла повітрям назовні викидається через передні решітки вентиляторів.
Цей процес дозволяє ефективно регулювати температуру всередині приміщення в залежності від режиму роботи теплового насосу Raymer. Крім того, важливо врахувати, що при роботі в холодних умовах, коли існує ризик замерзання, можна використовувати антифриз для запобігання пошкодженню системи при низьких температурах.

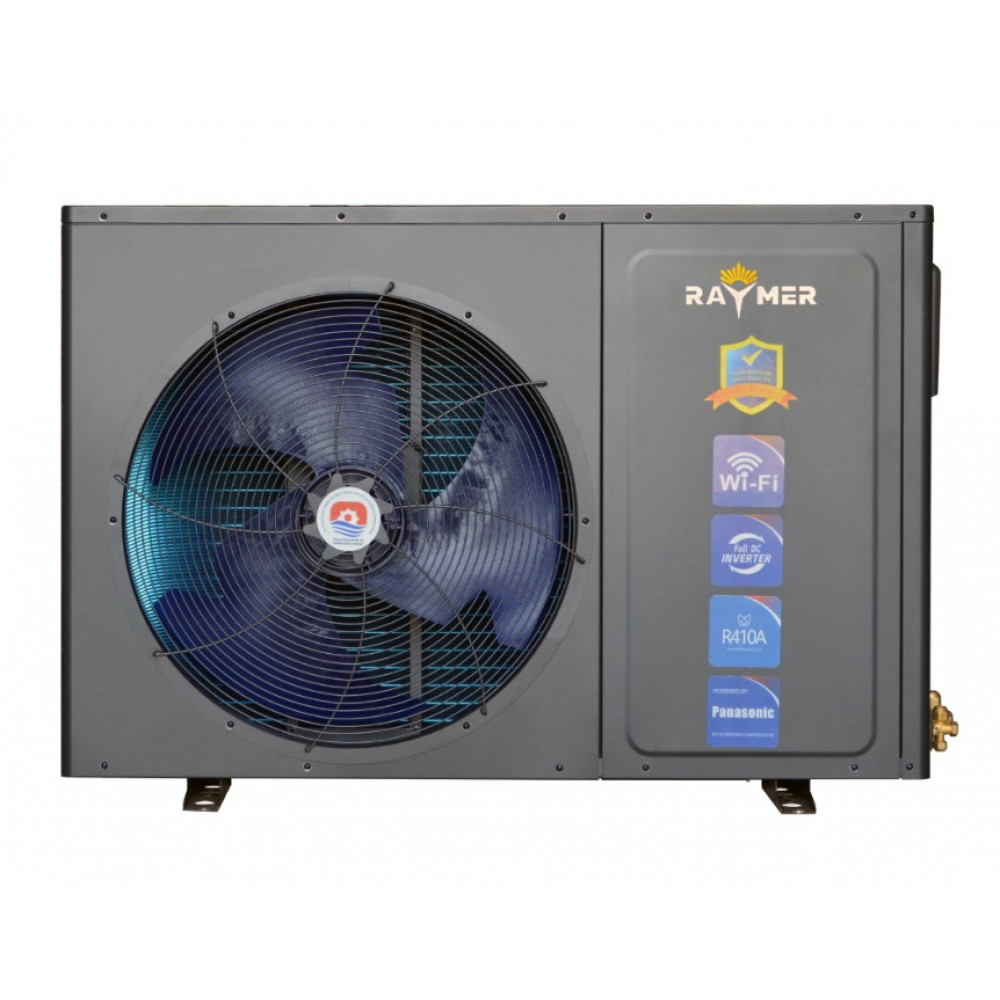

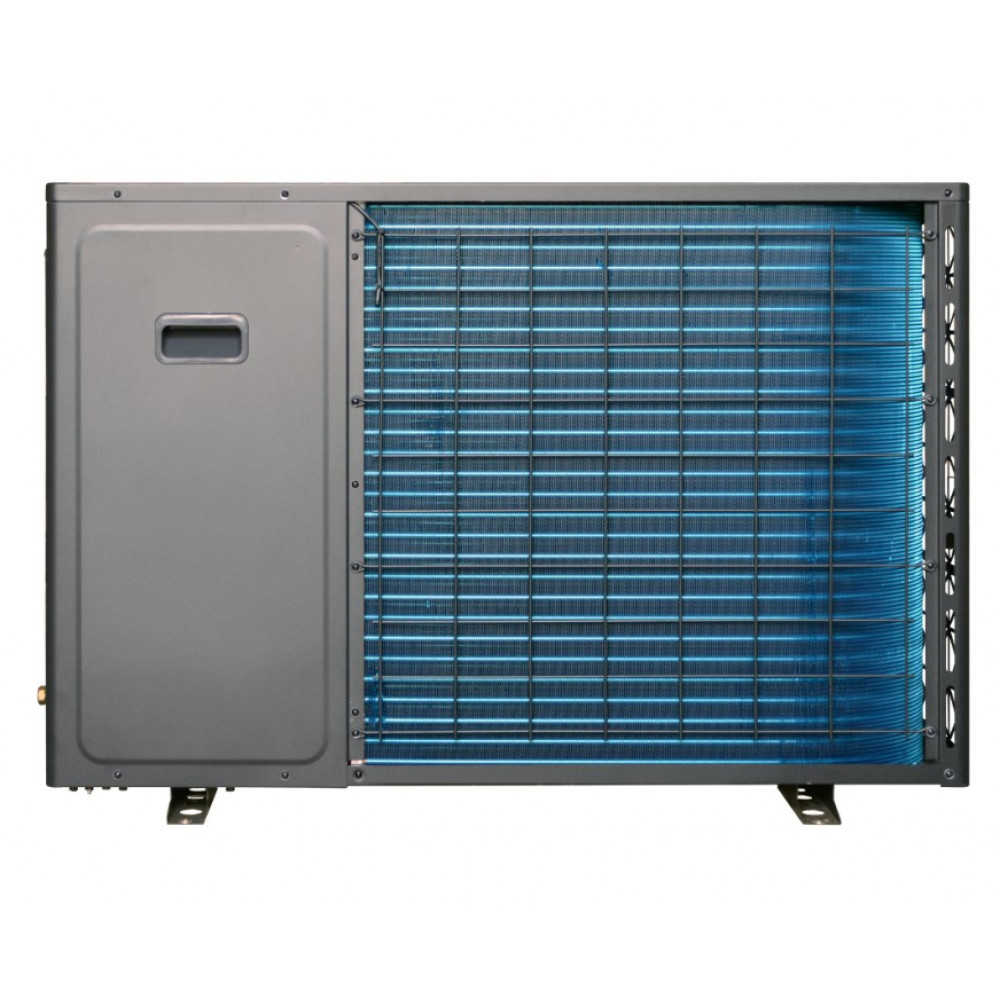

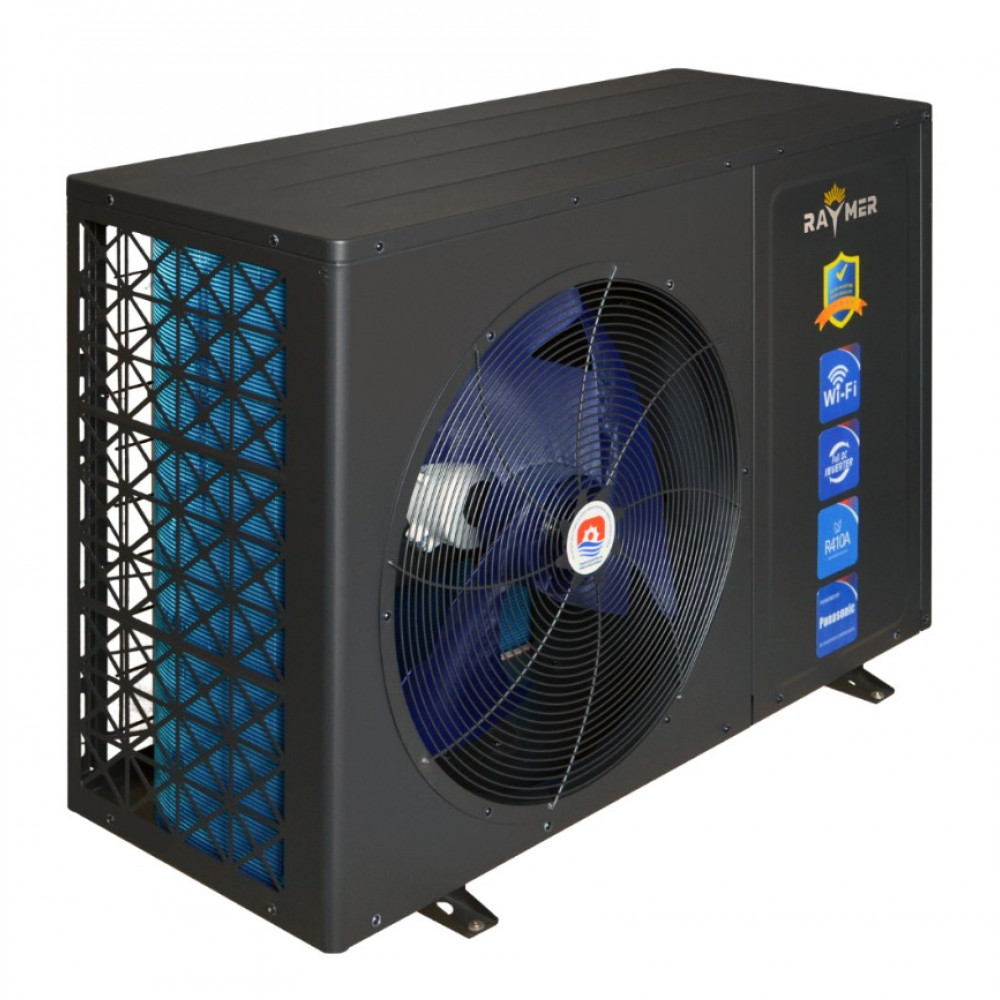

Розміри зовнішнього блоку:

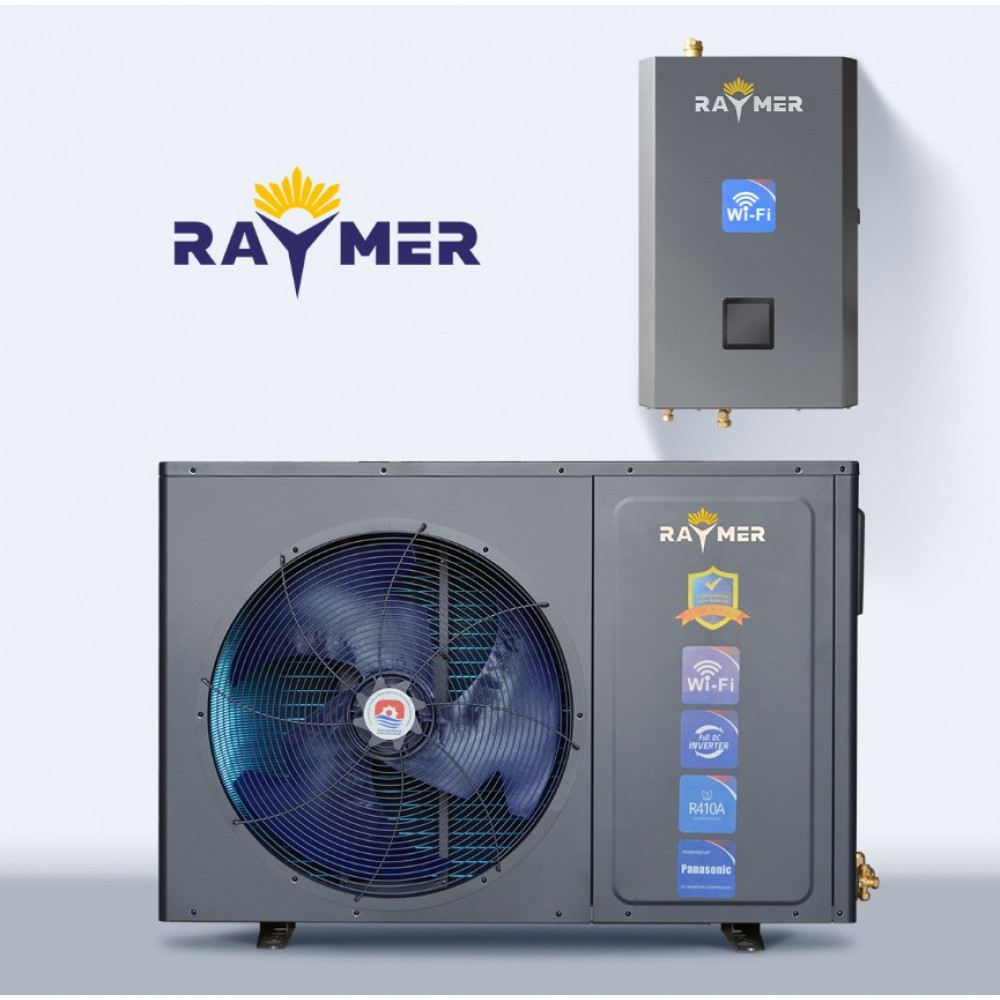

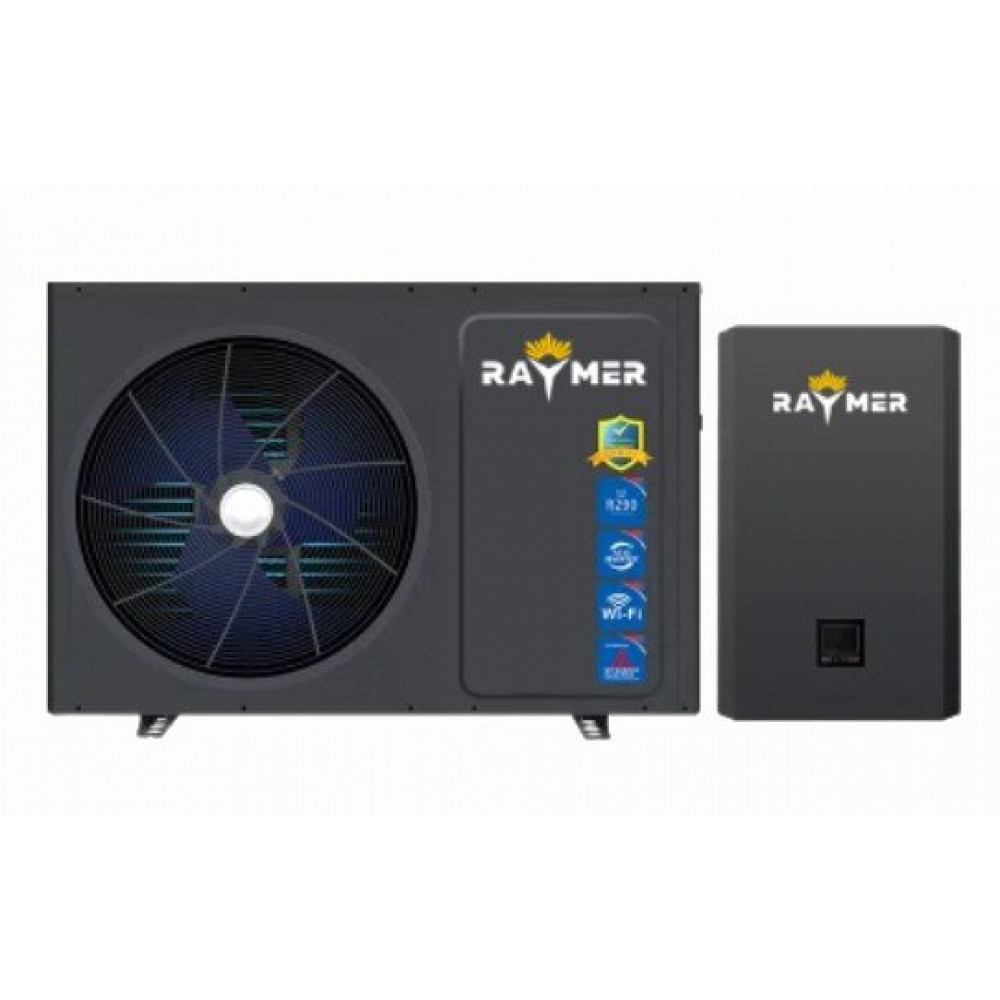

Тепловий насос повітря-вода Raymer RAY-10DS2-EVI 220V 10 кВт, спліт-система, є передовим рішенням для обігріву будинків. Його економічність, екологічна чистота, інверторна технологія, Технологія EVI, а також висока надійність і довговічність роблять його привабливим вибором для тих, хто прагне ефективного та стійкого опалення.
Характеристики:
- Джерело живлення: 220-240V/50Hz
- Діапазон робочих температур: -30～43℃
- A7W35:
- Теплова потужність (мін-макс) (кВт): 10(3-11)
- Споживана потужність (кВт): 2,30
- Номінальний струм (А): 10,50
- Коефіцієнт COP: 3.75~4.9
- A2W45:
- Теплова потужність (мін-макс) (кВт): 7.8(3-8)
- Споживана потужність (кВт): 2,32
- Номінальний струм (А): 11,00
- Коефіцієнт COP: 3,60
- A35W7:
- Холодопродуктивність EER (кВт): 7/2.81
- Номінальна вхідна потужність охолодження (кВт/А): 2.5/11.3
- Діапазон температури гарячої води на виході (℃): 25-60
- Діапазон температури охолоджувальної води на виході (℃): 7-12
- IP Grade (рівень захисту): IPX4
- Швидкість захисту від ураження електричним струмом: I
- Рівень шуму (дБ(A)): ≤55
- Вага нето / вага брутто (кг): 105/115
- Діаметр труби (мм): DN25
- Матеріал корпусу: Оцинкована сталь, фарбований сірий
- Габарити:
- Зовнішній блок (ШхДхВ), мм: 1135х457х480

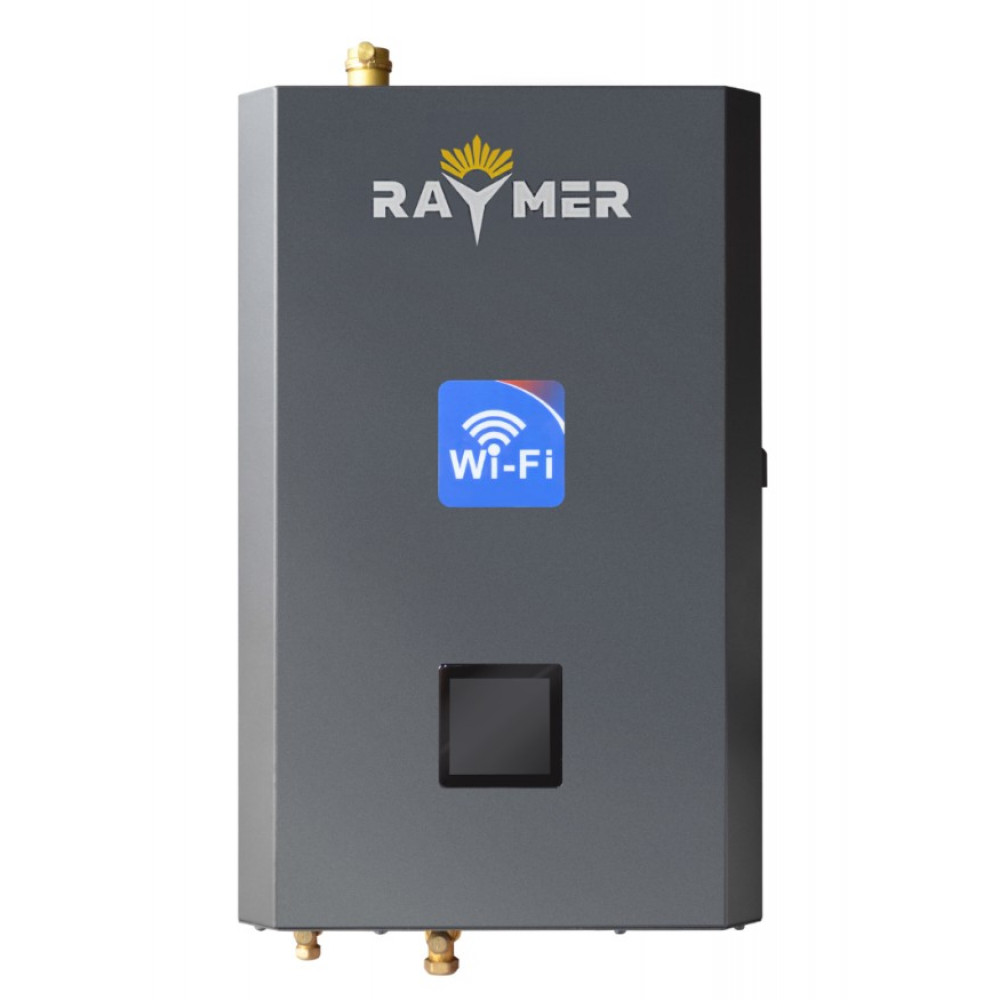

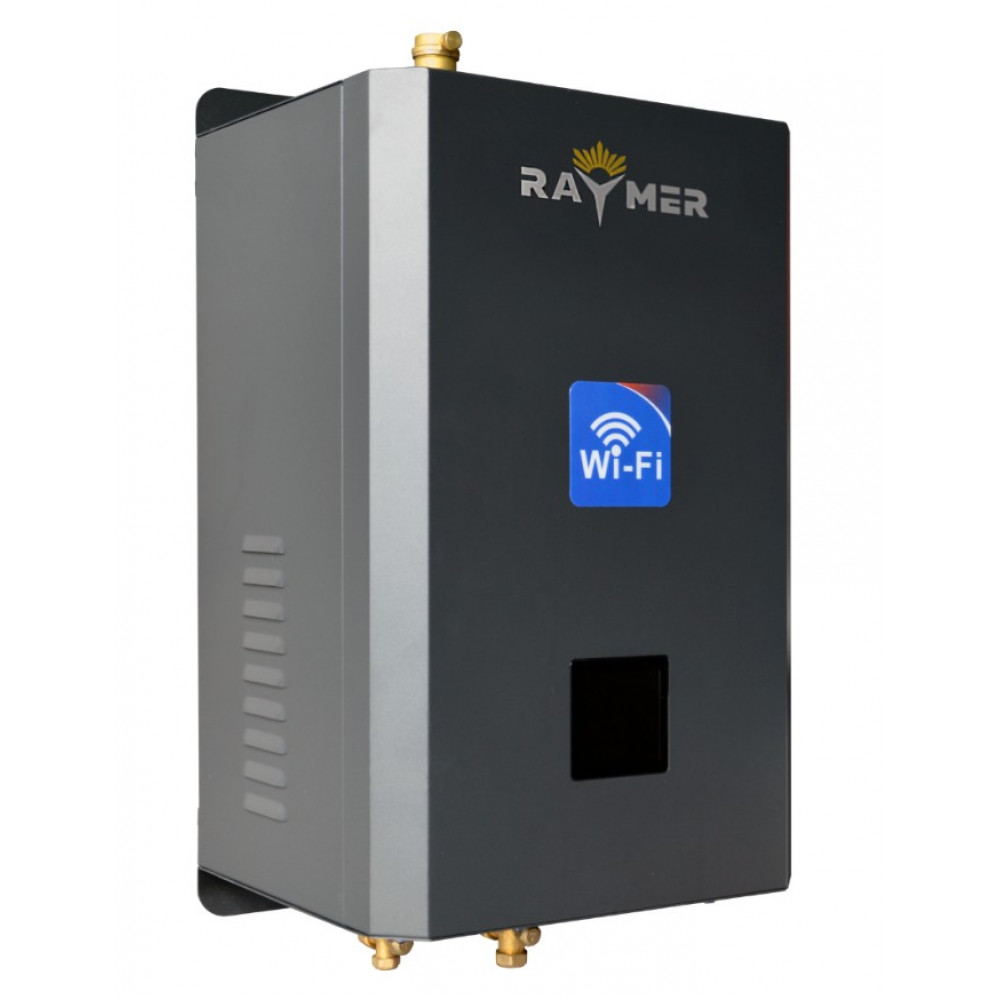

- Внутрішній блок (ШхДхВ), мм: 450х328х730
- Компресор: Panasonic Rotary EVI DC inverter
- Холодоагент / вага (кг): R32/2,5
- Двигун вентилятора: Двигун постійного струму зі змінною швидкістю
- Конденсатор: Паяний пластинчастий теплообмінник SS 316
- Циркуляційний насос: Shinhoo Maste
- Розширювальний бак: 2 л
- Чотириходовий клапан: Sanhua
- Контролер: 7-метровий дротовий контролер із сенсорним екраном + контролер Wi-Fi
- Діаметр мідної труби, високий / низький (дюйм): 3/8" _ 5/8" (9,52 + 15,9)
- Розширювальний клапан: Sanhua
Характеристики товару
Габарити зовнішнього блоку (ВхШхГ)
1135х457х480 мм
Габарити внутрішнього блоку (ВхШхГ)
450х328х730 мм
Тип компресора
Panasonic Rotary EVI DC inverter
Максимальна температура рідини, що перекачується, °C
Температура охолодження води, ℃: 7~12. Температура підігріву води, ℃: 25~60
Потужність в режимі нагріву, кВт
A7W35, кВт: 10 (3-11), A2W45, кВт: 7,8 (3-8)
Потужність в режимі охолодження, кВт
A35W7, кВт: 7/2.81
Потужність обігрів/охолодження
A7W35, кВт: 2,30, A2W45, кВт: 2,32
Рівень шуму, дБ
≤55
Фреон
R32/2,5 кг
Матеріал корпусу
Оцинкована сталь, фарбований
Клас захисту
IPX4
Гарантія
36 місяців
Діаметр підключення
DN25
Циркуляційний насос
Є
Максимальна температура довкілля, °C
-30℃ / +43℃
Розширювальний бак
Є, 2 л
Виробник
RAYMER
Напруга
220 В/1Ф-/50 Гц
Країна виробник
Китай
Вага, кг
105
Площа охолодження/обігріву, м2
до 120
