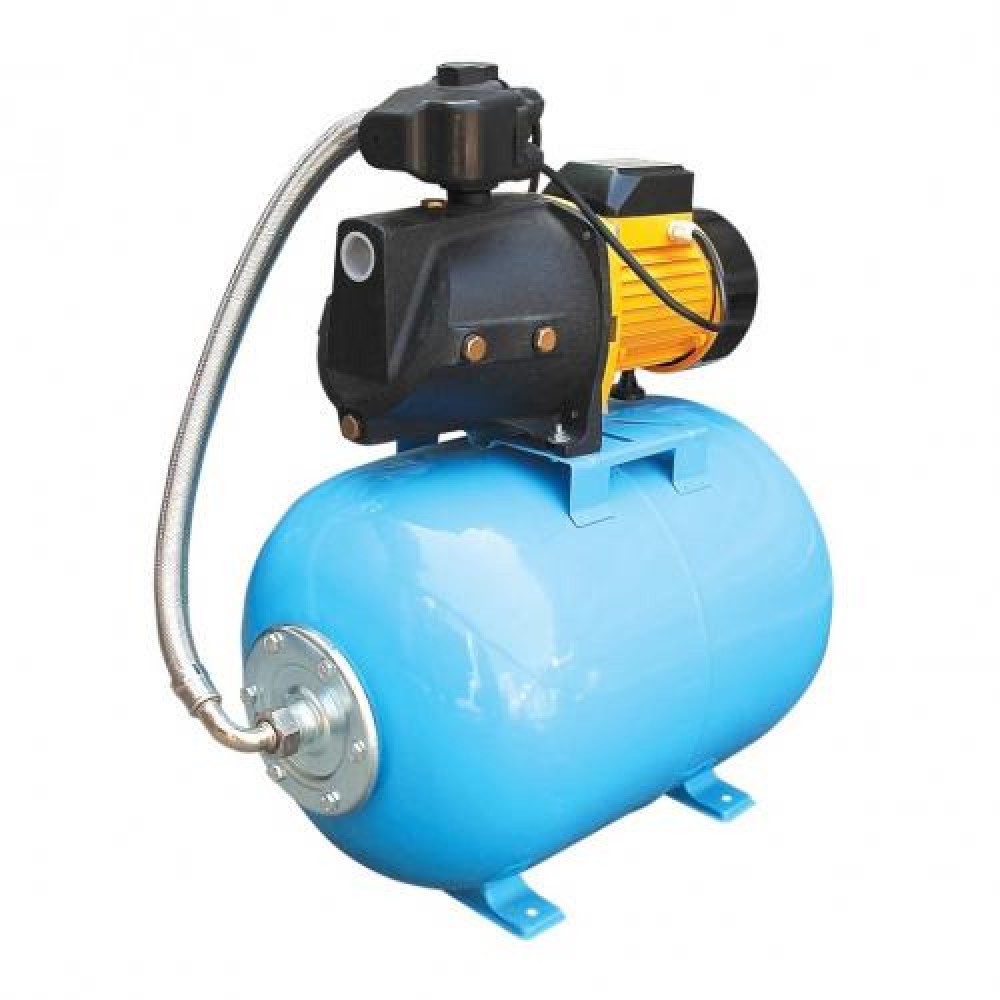

Насосна станція Optima JET80A-PL-50 0,8 чавун короткий

Гідравлічні характеристики насосних станцій повністю відповідають гідравлічним характеристикам насосів, на базі яких зібрано насосну станцію.

Автоматичні насосні станції Optima використовуються для підтримки необхідного тиску в системах водопостачання квартир, будинків, котеджів і т.д. із накопичувальної ємності, колодязі чи свердловини.

Призначена для встановлення в індивідуальних системах водопостачання, перекачування чистої води з колодязів, свердловин та відкритих водойм. Також можуть застосовуватися для поливу городів, зрошення садів тощо.

Принцип роботи.

Автоматичні насосні станції Optima складаються з насоса, комплекту автоматики (реле тиску та манометра), та накопичувальної ємності. У верхній частині насосної камери вбудований зворотний клапан. Реле тиску керує роботою насоса для підтримки тиску у заданому діапазоні. Наявність манометра дозволяє контролювати тиск. Накопичувальна ємність сприяє комфортному споживанню води.

Насос відцентровий JET80-50 0,8 кВт чавун довгий призначений для перекачування чистої води та хімічно неагресивних рідин. Може застосовуватися в побуті та промисловості, для автоматичної подачі води в комплексі з резервуарами та автоматичними агрегатами підтримки тиску, для поливу городів, садів тощо. Встановлювати в місцях захищених від атмосферного впливу.

Принцип роботи.

Optima JET80-50 0,8 кВт чавун це насос відцентрового типу з одним робочим колесом. Тиск у відцентрових насосах створюється завдяки відцентровій силі, що виникає при дії лопаток робочого колеса на рідину. Глибина підняття води до 9м досягається завдяки ежектору (трубці Вентурі) встановленому в корпусі насоса. Рідина, що всмоктується, лише частково подається в нагнітальний патрубок. Частина води, що залишилася, рециркулює через ежектор, який будучи з'єднаний з камерою всмоктування, створює в ній розрідження, необхідне для підняття води. Перед запуском необхідно залити воду в насосну частину. Завдяки системі Вентурі вирішується проблема перекачування рідин із вмістом повітря.

Конструктивні особливості:

 Насосна частина виготовлена з чавуну

 Робоче колесо - латунь

 Дифузор та ежектор - термопласт,

 Вал ротора - нержавіюча сталь.

 Механічне ущільнення - кераміка та графіт.

 Корпус електродвигуна охолоджується вентилятором.

 Опори валу ротора – шарикопідшипники, вільно доступні для обслуговування.

 Ступінь захисту двигуна IP44.

 Клас ізоляції F. Напруга мережі: 230V-50Hz.

 Термозахисне реле вбудовано в двигун

Технічні характеристики:

- номінальна потужність двигуна - 0,8 кВт

- необхідна напруга - 220В +-5%, 50Гц

- максимальна глибина всмоктування - 9 м

- максимальна висота напору - 40 м

- максимальна продуктивність - 2,7 м3/год (45 л/хв)

- максимальна температура води - 40 * С

- діаметр підключення – 1"

Комплектуючі:

Насос - відцентровий JET80 0,8 кВт чавун довгий

Гідроакамулятор – на 50 літрів.

Шланг антивібраційний кутовий LG27 (HS3002) 1" нв 0,5м 26мм

Кабель з євровилкою та клемами 1,5м

Комплект автоматики у зборі PC-9
