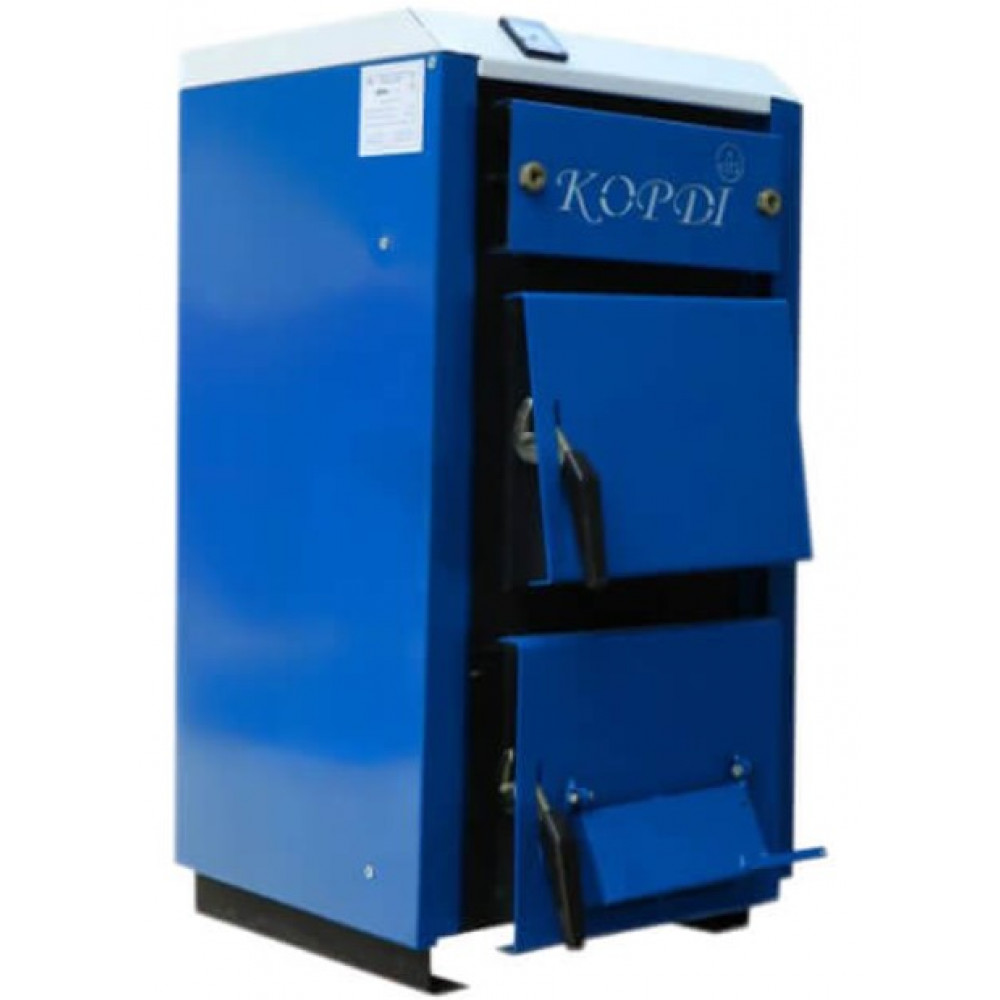

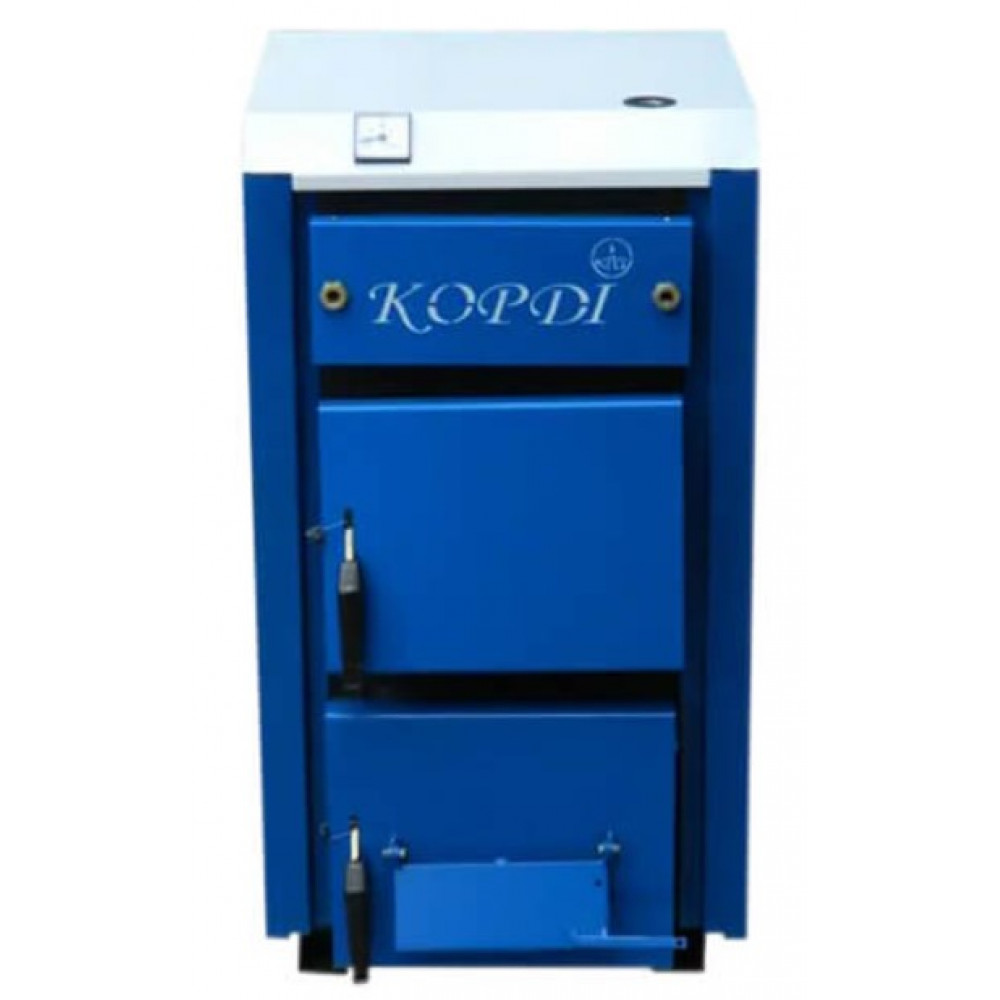

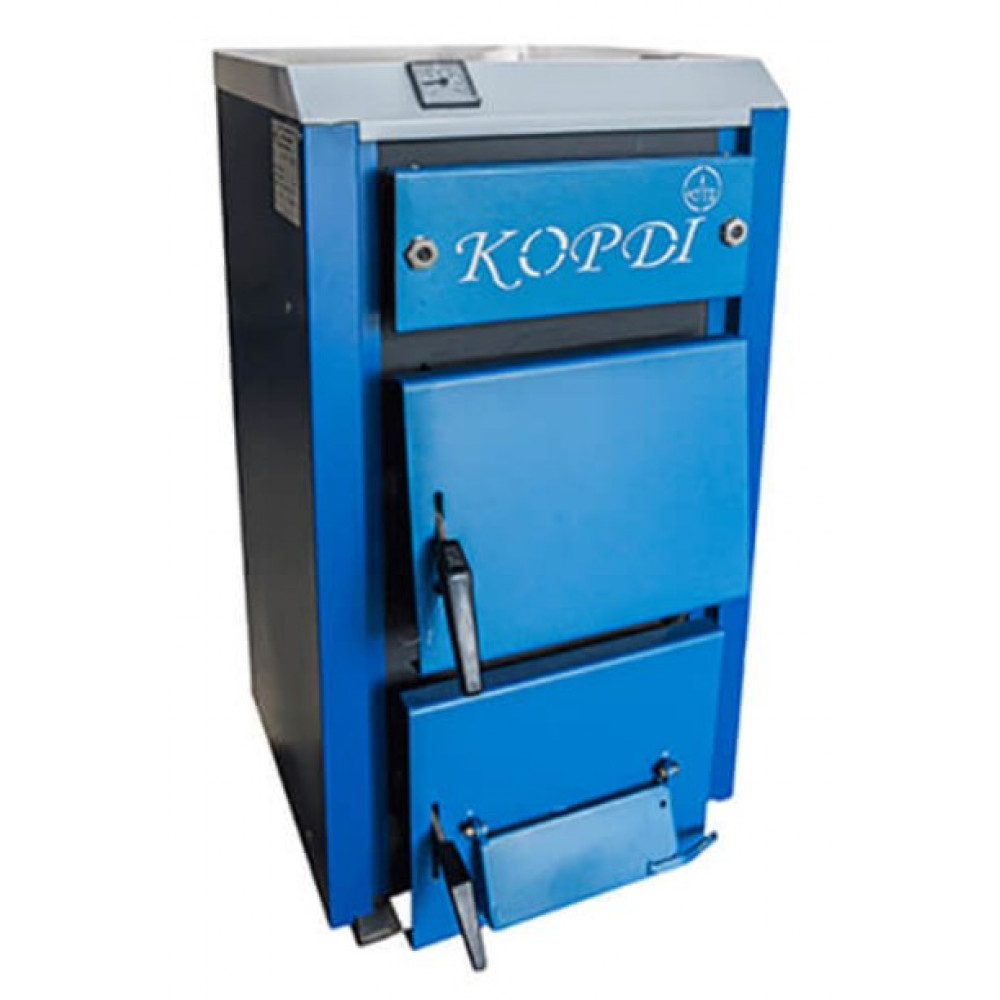

Котел твердопаливний стандартний Корді АОТВ 16СТ

Котел твердопаливний стандартний Корді АОТВ 16СТ

В сучасних умовах, коли питання енергонезалежності стає все актуальнішим, твердопаливний котел Корді АОТВ 16 СТ представляє собою оптимальне рішення для автономного опалення. Розроблений та виготовлений в Україні, цей котел поєднує в собі передові технології теплообміну з традиційною надійністю. При тепловій потужності 16 кВт він здатний ефективно опалювати приміщення площею до 160 м², демонструючи вражаючий ККД у 83%.

Конструктивна досконалість та надійність:

Основою котла є унікальна конструкція з котлової сталі товщиною 6 мм, що забезпечує виняткову довговічність та стійкість до температурних навантажень. Багатоходовий посилений теплообмінник з турбулізаторами максимізує теплопередачу, забезпечуючи ефективне використання енергії палива. При вазі 185 кг та розмірах 790 x 560 x 1140 мм, котел демонструє оптимальне співвідношення потужності до габаритів.

Об'єм водяної сорочки 48 літри забезпечує достатню теплову інерцію системи, що стабілізує температурний режим опалення. Топка об'ємом 34 літри оптимізована для використання дров середнього розміру, що спрощує процес завантаження та забезпечує тривале горіння. Діаметр димоходу 150 мм розрахований для оптимальної тяги при різних режимах роботи.

Універсальність та паливна незалежність

Особливу увагу приділено універсальності використання різних видів твердого палива. Котел ефективно працює на:

• Дровах різних порід деревини
• Брикетах деревних та торф'яних
• Вугіллі різних марок
• Відходах деревообробки
• Альтернативних видах твердого палива

Конструкція топки оптимізована для максимально повного згоряння різних видів палива, що забезпечує високий ККД незалежно від типу використовуваного матеріалу. Можливість роботи на різних видах палива робить котел особливо привабливим в умовах нестабільності паливного ринку.

Інноваційні технології теплообміну:

Багатоходова система теплообміну з турбулізаторами представляє собою передове рішення для максимізації теплопередачі. Димові гази проходять складний шлях через теплообмінник, віддаючи максимум теплової енергії теплоносію. Турбулізатори створюють додаткову турбулентність потоку, що значно підвищує ефективність теплообміну.

Водяна сорочка котла спроектована таким чином, щоб забезпечити рівномірний прогрів теплоносія та запобігти утворенню застійних зон. Максимальний робочий тиск 2 бари гарантує безпечну експлуатацію в будь-яких режимах роботи системи опалення.

Безпека та контроль:

Система безпеки котла включає кілька рівнів захисту:

• Механічний регулятор тяги (можливість додаткової установки)
• Термоманометр для контролю температури та тиску
• Захист від перегріву
• Запобіжний клапан
• Система регулювання подачі повітря

Можливість встановлення механічного регулятора тяги дозволяє автоматизувати процес горіння та підтримувати стабільну температуру теплоносія без постійного контролю з боку користувача.

Практичність експлуатації:

Підлогове виконання та продумана конструкція забезпечують зручний доступ до всіх елементів котла для обслуговування та чищення. Синій колір корпусу не тільки надає котлу естетичний вигляд, але й має підвищену стійкість до високих температур та механічних пошкоджень.

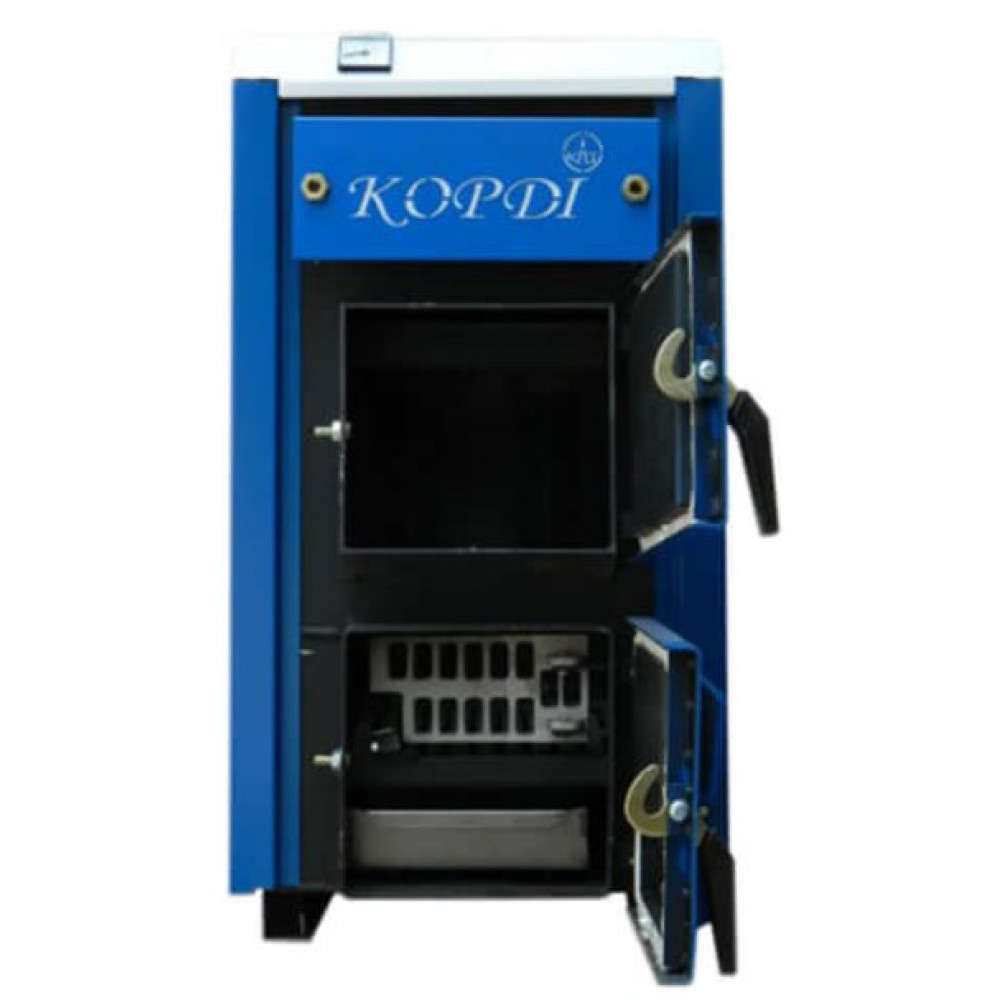

Котел оснащений всіма необхідними елементами для простого підключення до системи опалення. Широкі дверцята топки полегшують процес завантаження палива та видалення золи. Механічне очищення топки може здійснюватися без спеціальних інструментів, що спрощує регулярне обслуговування.

Економічність та ефективність:

Висока ефективність котла (ККД 83%) досягається завдяки:

• Оптимізованій геометрії топки
• Багатоходовій системі теплообміну
• Якісній теплоізоляції
• Ефективному відведенню димових газів
• Можливості регулювання процесу горіння

Це забезпечує максимально ефективне використання палива та мінімізацію експлуатаційних витрат. При правильному налаштуванні та експлуатації котел демонструє оптимальне співвідношення витрат палива до отриманої теплової енергії.

Характеристики:

• Серія: АОТВ СТ
• Тип: традиційні
• Потужність, кВт: 16
• Площа опалювального приміщення, м2: до 160
• ККД, %: 80-83
• Товщина сталі теплообмінника, мм: 6
• Тип автоматики: механічне управління
• Діаметр димоходу, мм: 150
• Мінімальна висота димоходу, м: 5
• Максимальна температура води, °С: 90
• Об'єм води в котлі, л: 48
• Об'єм завантажуваного палива, л: 34
• Підключення до системи опалення, різьба: G 1½"
• Робочий тиск в системі опалення, кгс/см²: 2
• Номінальна витрата палива, кг/год:

- вугілля кам'яне (26…30 МДж/кг): 2,4

- антрацит (30…35 МДж/кг): 1,9

- дрова (12…15 МДж/кг): 4,8

• Розрідження по апарату, Па: 10-20
• Температура продуктів згоряння, ОС, щонайменше: 140
• Розміри камери згоряння (ВхШхГ), мм: 460х390х390
• Габаритні розміри (ВхШхГ), мм: 1140х560х790
• Вага, кг: 185

КОМПЛЕКТНІСТЬ:

У комплект постачання апарата входять:

- Апарат – 1 шт

- Совок - 1 шт

- Скрябачка - 1 шт

- Упаковка апарату – 1 шт

- Посібник з експлуатації - 1 шт

- Регулюючий гвинт - 1 шт *

*Вкладені в камеру завантаження «топки».

Апарат опалювальний твердопаливний водогрійний АТТВ 12СТ...30СТ:

1 – топка; 2 – канали, що розпалюють; 3 – дно; 4 – зольникова камера; 5 – колосник; 6 – нижні дверцята; 7 – повітряна заслінка; 8 – дверцята топки; 9 – дверцята завантаження; 10 – дверцята газоходу; 11 – теплоізоляція; 12 – водяна сорочка; 13 – декоративний кожух; 14 – димар; 15 - шибер; 16 – регулятор тяги*; 17 - ланцюжок *; 18 - державка; 19 – термометр; 20 – зольник; 21 – автоматика**; 22 – вентилятор**, 23 – гайка регулювання; 24 – контргайка; 25 – патрубок підключення запобіжного клапана WAТTS SVH25 (2,5 бар) – G1/2", 26 – гвинт, 27 – турбулізатор.

* При використанні в апараті регулятора тяги.

** При використанні в апараті автоматики.

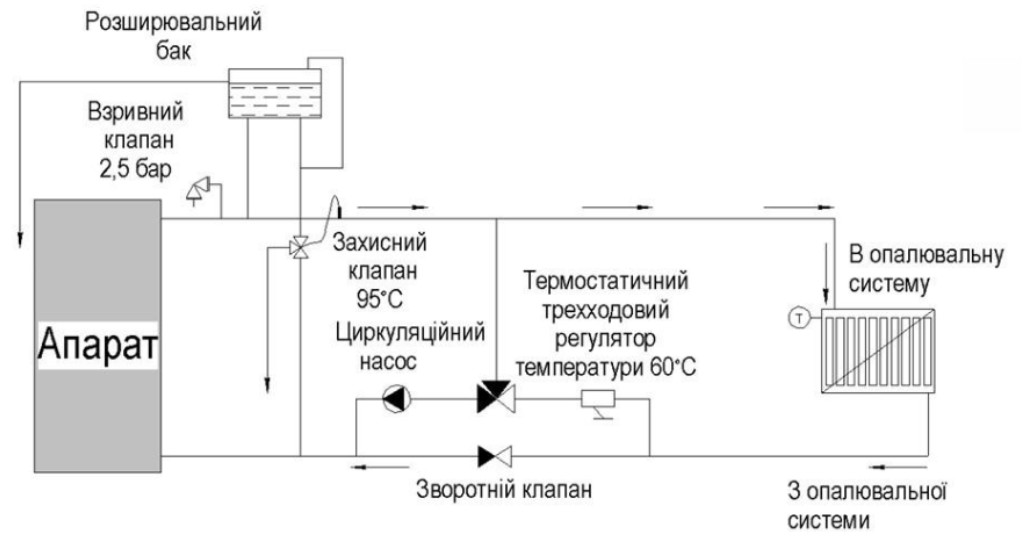

Рекомендована схема підключення апарата до відкритої системи опалення:

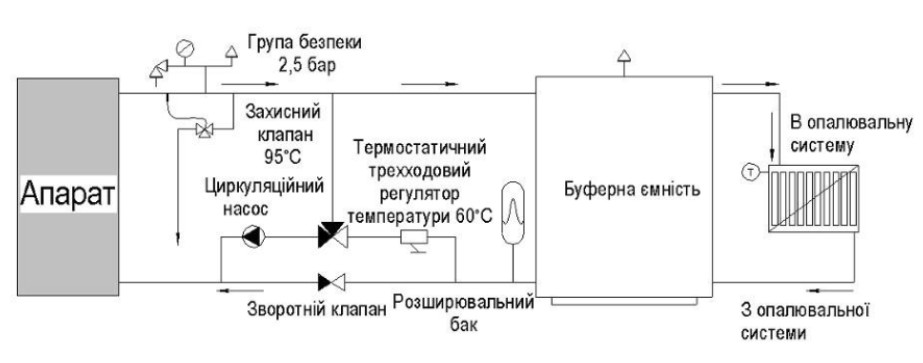

Рекомендована схема підключення апарата до закритої системи опалення:
