Моноблочний тепловий насос із змінною потужністю до 6 кВт Nibe F2040-6 «повітря-вода»

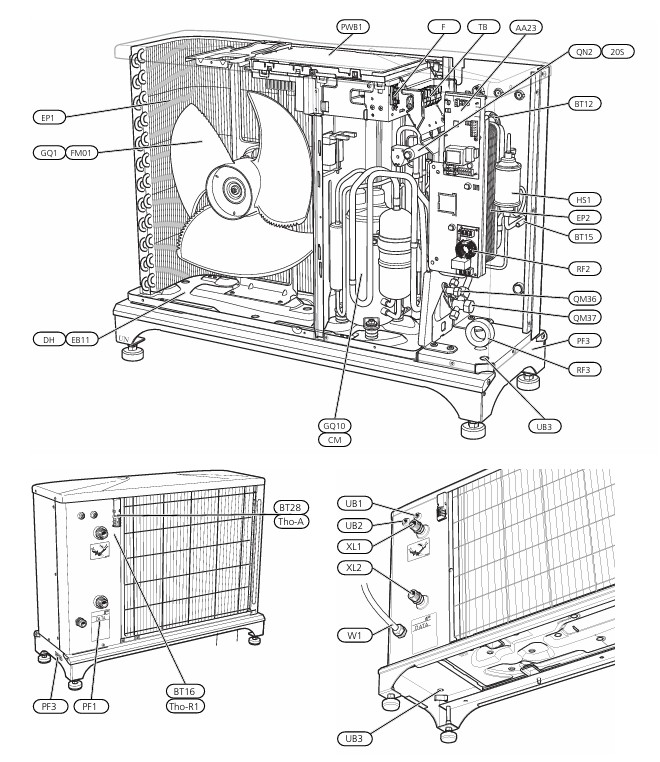

Конструкція теплового насосу:

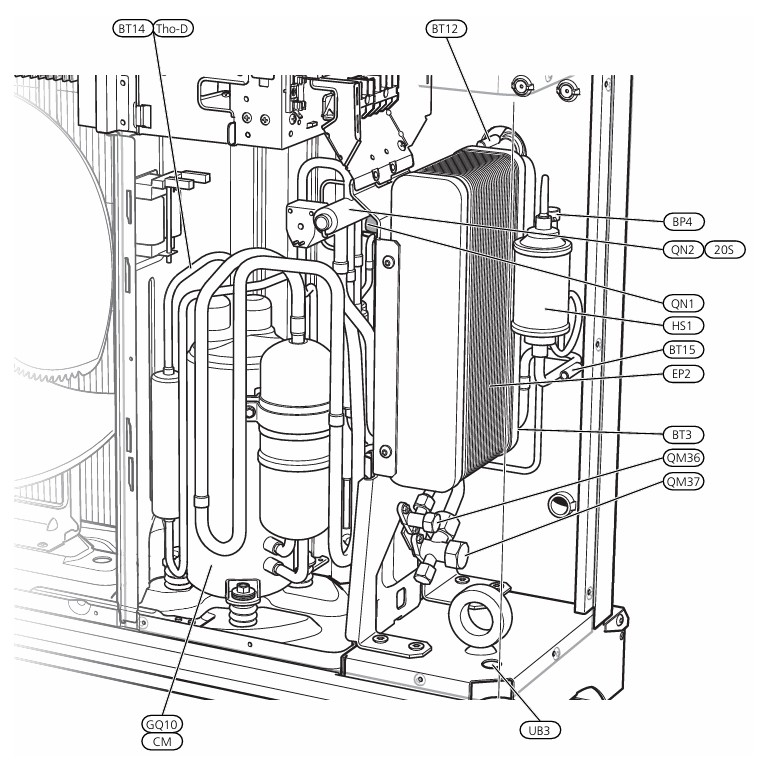

Список компонентів F2040:

З'єднання трубопроводу:

QM36 - Запірний клапан, сторона рідинного трубопроводу

QM37 - Запірний клапан, сторона газового трубопроводу

XL1 - З'єднання, вихід теплоносія з F2040, G1"(Ø28 мм)

XL2 - З'єднання, вхід теплоносія в F2040, G1"(Ø28 мм)

Датчики і т.д.:

BP1(63H1) - Реле високого тиску

BT3 - датчик температури, зворотна лінія теплоносія

BT12 - Датчик температури, що підводить трубопровід конденсатора

BT14(ThoD) - датчик температури, нагрітий газ

BT15 - Датчик температури, трубопровід рідкого холодоагенту

BT16(ThoR1) - датчик температури 1, випарник

BT17(ThoS) - Датчик температури, газ, що всмоктується

BT28(ThoA) - датчик температури навколишнього середовища

BP2(LPT) - Трансмітер низького тиску

BP4 - Датчик високого тиску

Tho-R2 - датчик температури 2, випарник

Електричні компоненти:

AA23 - Плата зв'язку

AA23-F3 – Плавкий запобіжник для зовнішнього кабелю нагріву (250 мА), макс. 45 Вт.

AA23-S3 - Двопозиційний перемикач, адресація зовнішнього модуля

AA23-X1 - Клемна колодка, KVR

AA23-X4 - Клемна колодка, зв'язок від внутрішнього модуля

AA23-X100 - Зв'язок з клемною колодкою (TB)

EB10(CH) - Нагрівач компресора

EB11(DH) - Нагрівач піддону для збору конденсату

F - Основний плавкий запобіжник блоку компресора

GQ1(FM01) - Вентилятор

GQ2(FM02) - Вентилятор

PWB1 - Плата управління

PWB2 - Плата інвертора

PWB3 - Плата фільтра

RF2 - Фільтр ЕМС для інвертора

RF3 - Фільтр ЕМС для джерела живлення

TB - Клемна колодка, подача електроживлення та зв'язок з платою AA23

Компоненти охолодження:

QN2(20S) - Чотириходовий клапан

GQ10(CM) - Компресор

QN3(SM1) - Розширювальний клапан, охолодження

QN1(SM2) - Розширювальний клапан, опалення

EP1 - Випарник (змійовик для охолодження повітря, мідна труба з алюмінієвим фланцем)

EP2 - Конденсатор

HS1 - Сухий газоочисник

Різне:

PF1 - Шильдік

PF3 - Серійний номер

UB1 - Ущільнення кабелю, подача електроживлення

UB2 - Ущільнювальна втулка кабелю, зв'язок

UB3 - Кабельний сальник, кабель нагріву (EB14)

W1 - Кабель, подача електроживлення

Позначення розміщення компонентів за стандартами IEC81346-1 та 81346-2. Позначення у дужках за стандартом постачальника

• Назва: NIBE F2040-6
• Максимальна теплова потужність, кВт: 6
• SCOP Холодний клімат, 35°C/55°C: 3,65/2,97
• SCOP Помірний клімат, 35°C/55°C: 4,8/3,46
• SCOP Спекотний клімат, 35°C/55°C: 6,45/4,58

Електричні параметри:

• Номінальна напруга: 230 В 50 Гц
• Макс. робочий струм, тепловий насос, А: 15
• Номінал запобіжника, A: 16
• Максимальна вихідна потужність, вентилятор, Вт: 50
• Пусковий струм: 5
• Клас захисту корпусу: IP24
• Тип холодоагенту: R410A
• Тип компресора: Подвійний роторний
• Максимальний потік повітря, м3/год: 2530
• Мін./макс. темп. повітря, опалення, °C: -20 / 43
• Мін./макс. темп. повітря, охолодження, °C: 15 / 43
• Система відтавання: зворотний цикл
• Мін./макс. температура теплоносія при безперервній роботі, °C: 25/58
• Рівень шуму відповідно до стандарту EN12102 при 7/45° C (номінальний), Lw(A): 50
• Рівень звукового тиску на відстані 2 м при автономному встановленні (номінальний), дБ: 36
• Розміри (Ш/Г/В), мм: 993/364/791
• Вага, кг: 66

Додатково:

• Бойлер із нержавіючої сталі (R): Ні
• Бойлер мідний (Сu): Ні
• Інверторний компресор: Так
• Компрессор EVI: Ні
• Тип електропідключення: 230 В
• Мінімальна температура на вході як джерела тепла: -20
• Двокомпресорна конструкція: Ні
• Вбудована функція пасивного охолодження: Ні
• Наявність бойлера ГВП: Ні
• Бойлер емальований (E): Ні
• Теплова потужність компресора: 6
• Максимальна температура на виході: 58
• Клас енергоефективності: A+++
• Вбудована функція активного охолодження: Так
• Вбудований ТЕН: Ні
• SCOP EN14825 для помірного клімату при подачі 35 °C: 4,8
• SCOP EN14825 для холодного клімату при подачі 35 °C: 3,63

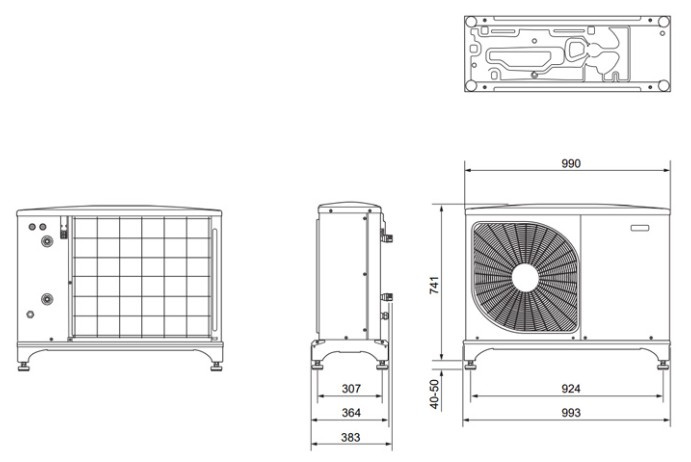

Габарити зовнішнього моноблоку теплого насоса F2040-6:
