Котел твердопаливний стандартний Корді АОТВ 10СТ

Котел твердопаливний стандартний Корді АОТВ 10СТ

Твердопаливний котел Корді АОТВ 10 СТ втілює в собі найкращі традиції вітчизняного котлобудування. Основа конструкції – високоякісний сталевий теплообмінник товщиною 6 мм, що забезпечує оптимальний баланс між тепловіддачею та міцністю. При тепловій потужності 10 кВт котел здатний ефективно опалювати приміщення площею до 100 м², підтримуючи комфортну температуру навіть у найхолодніші дні зими.

Особливої уваги заслуговує конструкція топки об'ємом 19 літрів, яка оптимізована для роботи з різними видами твердого палива. Значний об'єм паливної камери у поєднанні з ефективною системою теплообміну забезпечує тривалий час горіння на одному завантаженні, що особливо важливо для підтримки стабільної температури протягом ночі.

Інженерна досконалість конструкції:

Загальний об'єм водяної сорочки котла складає 27 літрів, що в поєднанні з оптимально розрахованою системою теплообміну забезпечує ефективну передачу тепла від продуктів згоряння до теплоносія. Максимальний робочий тиск 2 бари гарантує безпечну експлуатацію в будь-яких режимах роботи. Димохід діаметром 120 мм забезпечує оптимальну тягу при різних режимах горіння, що важливо для ефективного спалювання різних видів твердого палива.

Конструкція котла передбачає рівномірний розподіл теплового навантаження по всій поверхні теплообмінника. Товщина сталі 6 мм була обрана на основі ретельних розрахунків та випробувань, що забезпечує оптимальний баланс між теплопередачею та довговічністю конструкції. Кожен шов виконаний з використанням сучасних технологій зварювання, що гарантує герметичність та надійність з'єднань протягом всього терміну експлуатації.

Практичність експлуатації:

Підлогове виконання котла з габаритами 645 x 450 x 710 мм робить його компактним рішенням для встановлення в котельнях різного розміру. Вага 81 кг забезпечує необхідну стійкість конструкції при збереженні можливості монтажу без використання спеціального підйомного обладнання. Стильний синій колір корпусу не тільки привабливий візуально, але й має практичне значення – спеціальне термостійке покриття захищає метал від корозії та механічних пошкоджень.

Одноконтурне виконання дозволяє оптимізувати конструкцію для максимально ефективного опалення. Всі елементи управління розташовані в зручних для доступу місцях, що спрощує регулювання режимів роботи. Конструкція дверцят топки та зольника забезпечує зручне завантаження палива та видалення золи, а також надійну герметичність під час роботи.

Економічність та енергоефективність:

Котел Корді АОТВ 10 СТ розроблений з урахуванням необхідності максимально ефективного використання палива. Оптимізована геометрія топки та системи теплообміну забезпечує високий ККД при спалюванні різних видів твердого палива. Можливість регулювання подачі повітря дозволяє налаштувати оптимальний режим горіння для конкретного виду палива, що значно підвищує економічність експлуатації.

Значний об'єм водяної сорочки (27 літрів) створює своєрідний температурний буфер, що дозволяє підтримувати стабільну температуру в системі опалення навіть при нерівномірному горінні палива. Це особливо важливо при використанні палива різної якості та калорійності. При цьому товста стінка теплообмінника (6 мм) забезпечує рівномірний розподіл тепла та запобігає локальному перегріву, що значно продовжує термін служби котла.

Характеристики:

• Серія: АОТВ СТ
• Тип: традиційні
• Потужність, кВт: 10
• Площа опалювального приміщення, м2: до 100
• ККД, %: 80-83
• Товщина сталі теплообмінника, мм: 6
• Тип автоматики: механічне управління
• Діаметр димоходу, мм: 120
• Мінімальна висота димоходу, м: 5
• Максимальна температура води, °С: 90
• Об'єм води в котлі, л: 27
• Об'єм завантажуваного палива, л: 19
• Підключення до системи опалення, різьба: G 1½"
• Робочий тиск в системі опалення, кгс/см²: 2
•  Номінальна витрата палива, кг/год:

- вугілля кам'яне (26…30 МДж/кг): 1,5

- антрацит (30…35 МДж/кг): 1,2

- дрова (12…15 МДж/кг): 3,0

• Розрідження по апарату, Па: 10-20
• Температура продуктів згоряння, ОС, щонайменше: 140
• Розміри камери згоряння (ВхШхГ), мм: 240х290х310
• Габаритні розміри (ВхШхГ), мм: 710х450х645
• Вага, кг: 81

КОМПЛЕКТНІСТЬ:

У комплект постачання апарата входять:

- Апарат – 1 шт

- Совок - 1 шт

- Скрябачка - 1 шт

- Упаковка апарату – 1 шт

- Посібник з експлуатації - 1 шт

- Регулюючий гвинт - 1 шт *

*Вкладені в камеру завантаження «топки».

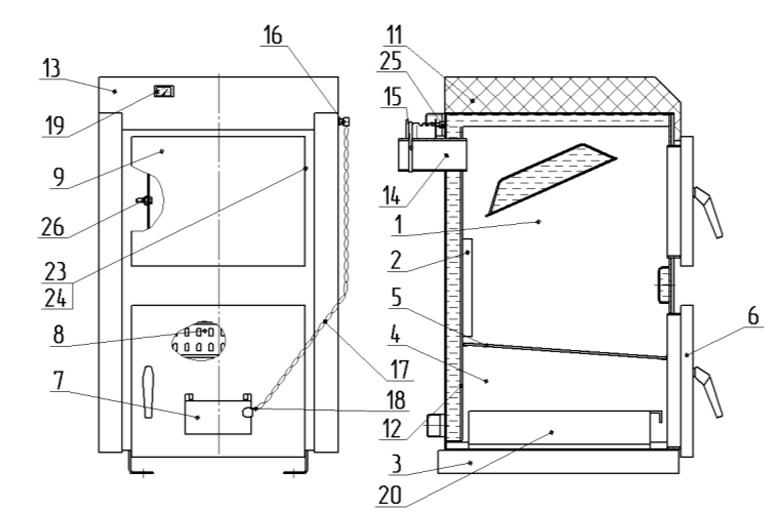

Апарат опалювальний водогрійний твердопаливний АОТВ-10СТ:

Апарат опалювальний твердопаливний водогрійний АТТВ 12СТ...30СТ:

1 – топка; 2 – канали, що розпалюють; 3 – дно; 4 – зольникова камера; 5 – колосник; 6 – нижні дверцята; 7 – повітряна заслінка; 8 – дверцята топки; 9 – дверцята завантаження; 10 – дверцята газоходу; 11 – теплоізоляція; 12 – водяна сорочка; 13 – декоративний кожух; 14 – димар; 15 - шибер; 16 – регулятор тяги*; 17 - ланцюжок *; 18 - державка; 19 – термометр; 20 – зольник; 21 – автоматика**; 22 – вентилятор**, 23 – гайка регулювання; 24 – контргайка; 25 – патрубок підключення запобіжного клапана WAТTS SVH25 (2,5 бар) – G1/2", 26 – гвинт, 27 – турбулізатор.

* При використанні в апараті регулятора тяги.

** При використанні в апараті автоматики.

Рекомендована схема підключення апарата до відкритої системи опалення:

Рекомендована схема підключення апарата до закритої системи опалення:
