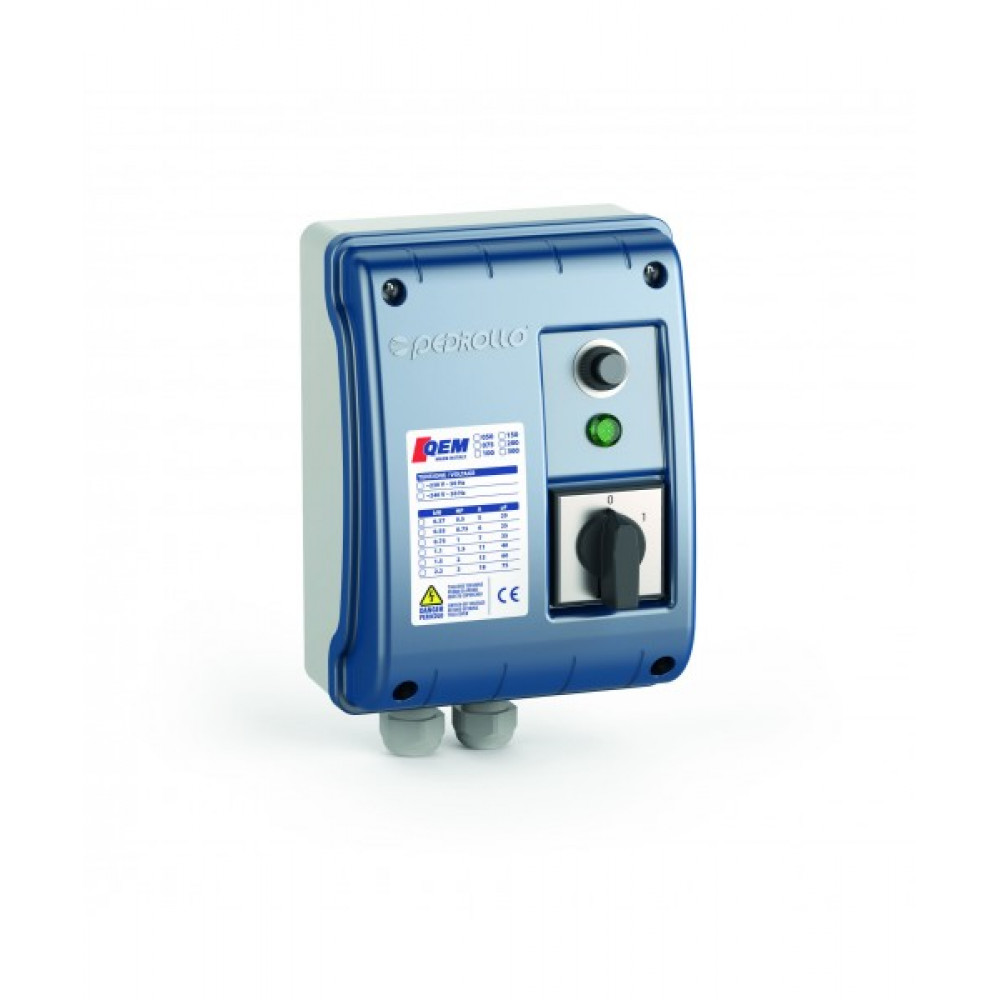

Пульт управления Pedrollo QEM 100

Пульт управления Pedrollo QEM 100

Пульт поставляется в корпусе из самогасящегося термопластика, защищает скважинный электронасос от перегрузок и короткого замыкания. Рассчитан на подключение выключателя поплавка (или реле давления и т.п.)

Температура окружающей среды -5°С – +40°С с относительно максимальной влажностью 50%

Применение:

Пульт управления QEM (QET) предназначен для управления процессом включения однофазного (трехфазного) электродвигателя насоса. Использование этого устройства обязательно при эксплуатации глубинных погружных электронасосов марки PEDROLLO.

Использование этого устройства можно считать уместным только при идеальных условиях эксплуатации электронасоса, а именно: высокий дебет (запас) воды в скважине (колодце); стабильное напряжение электросети с минимальным отклонением. В других случаях будет более уместно использовать для управления электронасосом станцию ​​управления QSM (QST).

Основные узлы:

Рисунок 1

1. панель соединительных клемм
2. конденсатор

Рисунок 2

1. панель соединительных клемм
2. блок плавких предохранителей
3. магнитный пускатель
4. тепловое реле

Компоненты:

• Пластмассовый корпус
• Вращающийся переключатель
• Микровыключатель
• Конденсатор
• Световой индикатор
• Клеммная панель
• Разъемы

Технические характеристики:

• Бренд: Pedrollo
• Мощность: 0,75 кВт
• Напряжение: 220 В
• Ток пусковой (номинальный): 7 А
• Температура окружающей среды -5°С – +40°С
• Страна производитель: Италия
