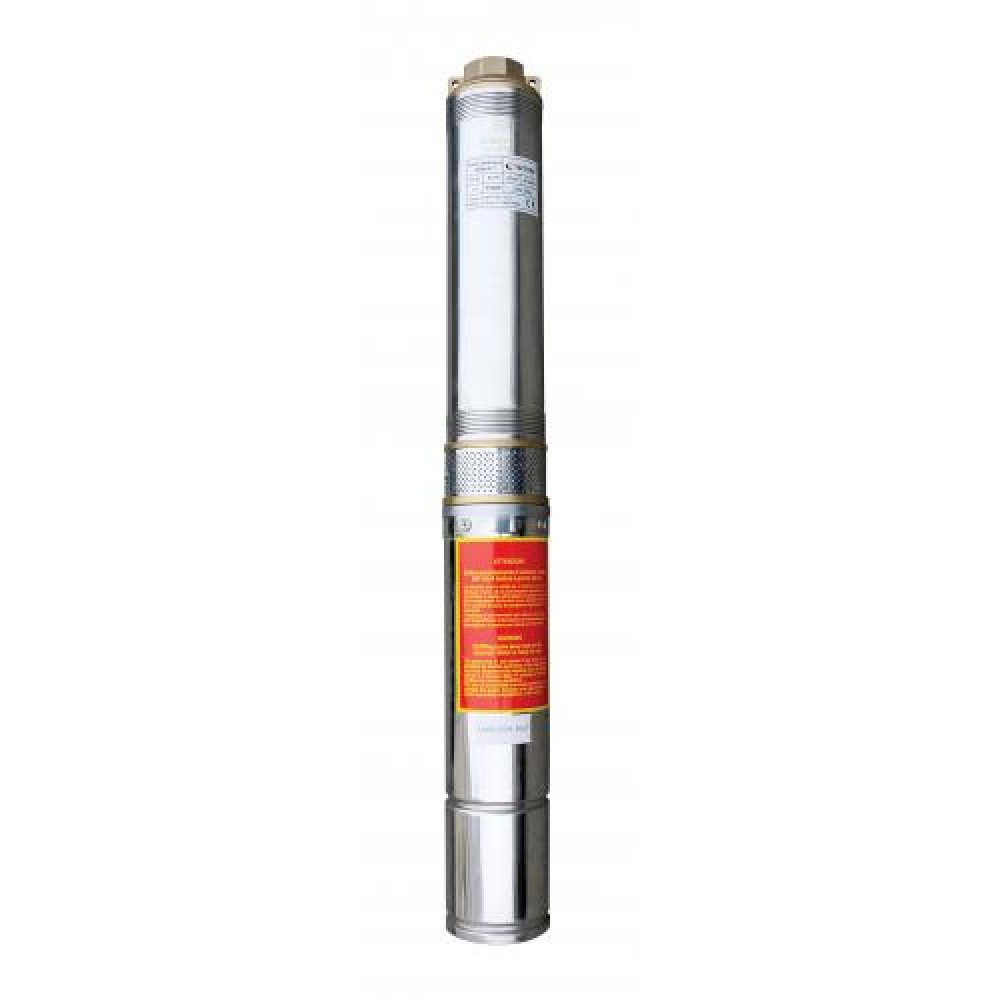

Насос скважинный с повышенной устойчивостью к песку OPTIMA 4SDm3/7 0.55 51м + пульт, двиг. FRANKLIN

1. Область применения.

Глубинные насосы Optima серии 4SDm предназначены для подачи воды из скважин (диаметром от 4" или 100 мм) и открытых водоемов с глубиной больше чем 9м, когда использование поверхностного насоса невозможно или нецелесообразно.

2. Принцип работы.

Скважинные насосы состоят из двух частей: двигатель в нижней части и насос в верхней части, жестко соединены между собой муфтой и имеют забор воды в средней части корпуса. Насосы для скважин Optima 4SDm относят к насосам центробежного типа и имеют многоступенчатую конструкцию и « плавающие» рабочие колеса, благодаря которым реализуется повышенная устойчивость к песку (до 2000 г/м3). Загрязнение рабочих колес обычно возникает при остановке насоса. Когда насос запускается, осадок оказывает чрезвычайно разрушительное воздействие на поверхности рабочих колес и диффузоров. Технология «плавающего» рабочего колеса, позволяет значительно снизить последствия трения песка о стенки лопаток и поверхности рабочих колес и диффузоров. Рабочие колеса в этом случае закреплены не жестко, и имеют незначительный люфт вдоль вала. При включении насоса вращением рабочего колеса поток воды нагнетается между рабочим колесом и диффузором. Давление, что образовалось, поднимает рабочее колесо. При этом осадок песка выносится потоком, часть которого проходит ниже рабочего колеса, не разрушая его. Глубинные центробежные насосы отличаются высоким уровнем КПД, который может достигать 70 %.

3. Конструктивные особенности.

Глубинные насосы оснащаются асинхронными однофазными двигателями с коротко замкнутым ротором и «плавающим» рабочим колесом, для реализации повышенной стойкости к песку. Насосы комплектуются встроенным в пульт тепловой защитой, а также конденсаторным блоком. Двигатель заполнен специальным минеральным маслом для эффективного охлаждения (теплоотдачи в окружающую среду), а также для смазки и охлаждения подшипников и механического уплотнения. Масло сертифицировано для контакта с пищевыми продуктами. В случае истечения запах и цвет воды не изменяется, опасности загрязнения нет. Вал и корпус электродвигателя изготовлены из нержавеющей стали AISI 304. В нижней части подшипник радиально - опорный, выдерживает осевые нагрузки, в верхней части двигателя - радиальный.

Технические характеристики

• Мощность - 550В
• Максимальный напор - 51м
• Производительность - 58.3л/мин
• Максимальная температура воды - 30°С
• Параметры сети - 220В/50Гц
• Максимальное содержание песка - 2000м3
