Блок управления и защиты Каскад-К 20-40

Производитель: Водолей
Код товара: Каскад-К 20-40
Наличие: В наличии

12 210 ₴

Основные характеристики

Все характеристики

Режимы работы: Длительный

Материал корпуса: Латунь

Тип: Блок управления и защиты

Мощность, кВт: 18.5

Габариты (ВхШхГ): 315х450х220 мм

Кол-во:

Обзор товара
Характеристики
Отзывов (0)
Вопросы (0)

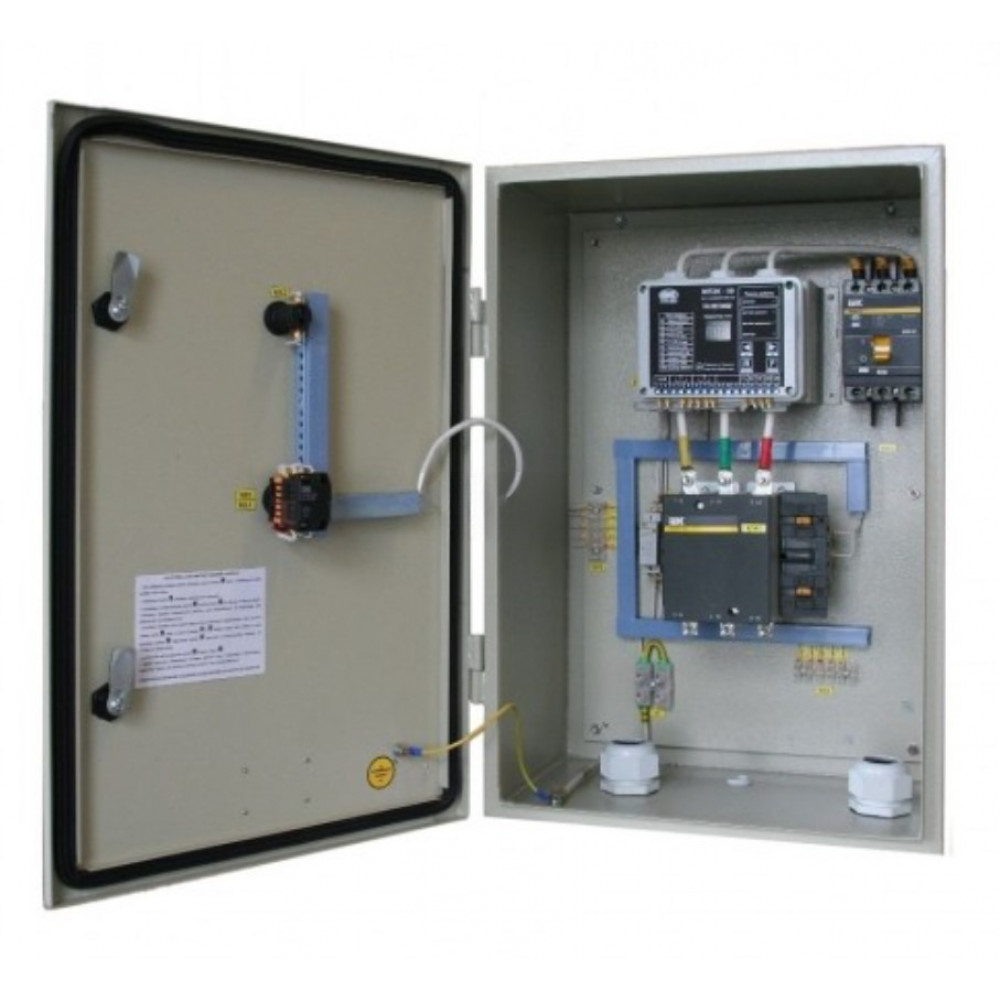

Блок управления и защиты Каскад-К 20-40

Станция управления и защита электродвигателя Каскад-К – одна из уникальных установок, которая направлена на защиту и управление промышленными насосными механизмами, которые оснащены электродвигателями переменного трехфазного напряжения до 380 В. В связи с усовершенствованием конструкции изделия также повышается ее надежность и эксплуатационные качества станции управления и защиты каскад. Также следует отметить, что запрещается эксплуатация насосных агрегатов ЭЦВ без станции Каскад-К или ТК112-ОП-Н.

Назначение Каскад-К 20-40А:

Станция защиты и управления Каскад-К насосным агрегатом с автоматическим или ручным управлением 3-х фазным электродвигателем (ЭД) насосного агрегата (НА) по выбору пользователя.

Станция реализована на основе микропроцессорного прибора защиты и контроля МПЗК – 50.

Станция выпускается в семи типоисполнениях в зависимости от тока двигателя: 1-10 А, 5-20 А, 20-40 А, 40-60 А, 60-120 А, 120-160 А, 160-200 А.

Станция Каскад-К 20-40А обеспечивает:

Режимы работы:

1) водоподъем, наполнение емкостей или резервуаров до заданного максимального уровня

2) дренаж, откачка, осушение до заданного минимального уровня

Включение/выключение электродвигателя насоса по сигналам от датчиков: верхнего/нижнего уровня/сухой ход, работа по давлению от ЭКС (электроконтактных манометров)
прямой пуск (включение/выключение) электродвигателя насоса от кнопки "Пуск/Стоп"
наличие индикатора работы и напряжения в сети
постоянный контроль с индикацией рабочего тока электродвигателя
фиксация отключений, для анализа причин возникновения аварий
контроль и индикацию аварийного состояния
автоматический сброс аварии, при сухом ходу или аварийном отключении (АВ./ВЫКЛ)
АВ. / ВЫКЛ при недопустимых перегрузках в момент пуска и в рабочем режиме
АВ. / ВЫКЛ при обрыве одной или двух фаз
АВ. / ВЫКЛ при асимметрии рабочего тока
АВ. / ВЫКЛ при холостом ходе электродвигателя
АВ. / ВЫКЛ от короткого замыкания в электрической цепи электродвигателя
АВ. / ВЫКЛ при недопустимо низком дебете скважины, срабатывание по датчику сухого хода (ДСХ)

Станция изготовлена в соответствии с требованиями ТУ 33.2-30460473-002-2003. Станция Каскад-К (20-40А) имеет сертификат соответствия УкрСепро. Система управления качеством производства изделий соответствует ДСТУ ISO 9001:2009.

Станция управления насосным агрегатом Каскад-К (20-40А) предназначена для эксплуатации в следующих условиях:

температура окружающего воздуха от -20ºС до +50ºС
относительная влажность воздуха (при Т=+25ºС) не более 95%
окружающая среда должна быть взрывобезопасной, не содержащей токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры до недопустимых пределов
вибрация не должна превышать 9,8 м/с2 в диапазоне от 1 до 100 Гц

ВНИМАНИЕ! Запрещается эксплуатировать станцию управления Каскад-К (20-40А) в сетях, не защищенных от грозовых перенапряжений.

Технические характеристики Каскад-К 20-40А:

Номинальное линейное напряжение сети, В: 380
Напряжение цепи управления, В: 220
Частота тока сети, Гц: 50
Мощность электродвигателя, кВт: 18.5
Ток, А: 40
Индикатор тока: цифровой
Степень защиты станции при закрытой двери, согласно требованиям ГОСТ 14254-80: IP54
Климатическое исполнение, в соответствии с требованиями ГОСТ 15150-69: У3
Группа условий эксплуатации по части воздействия механических факторов внешней среды в соответствии с требованиями ГОСТ 17516.1.90: М2
Номинальный режим работы станции управления по ГОСТ 12434-93: длительный
Рабочее положение: вертикальное
Высота над уровнем моря, м: до 2000
Габаритные размеры, мм, для исполнения (ШхВхГ):
